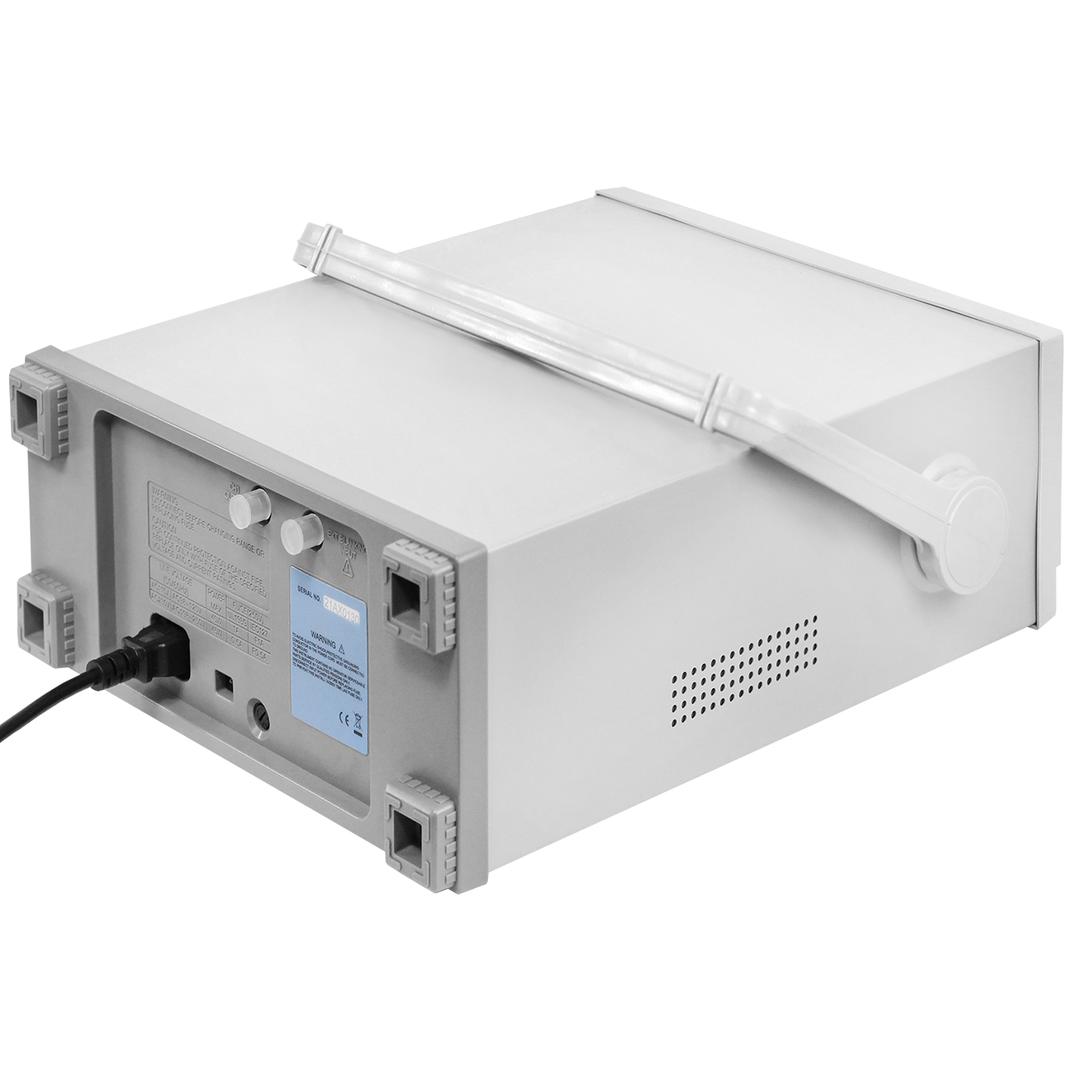

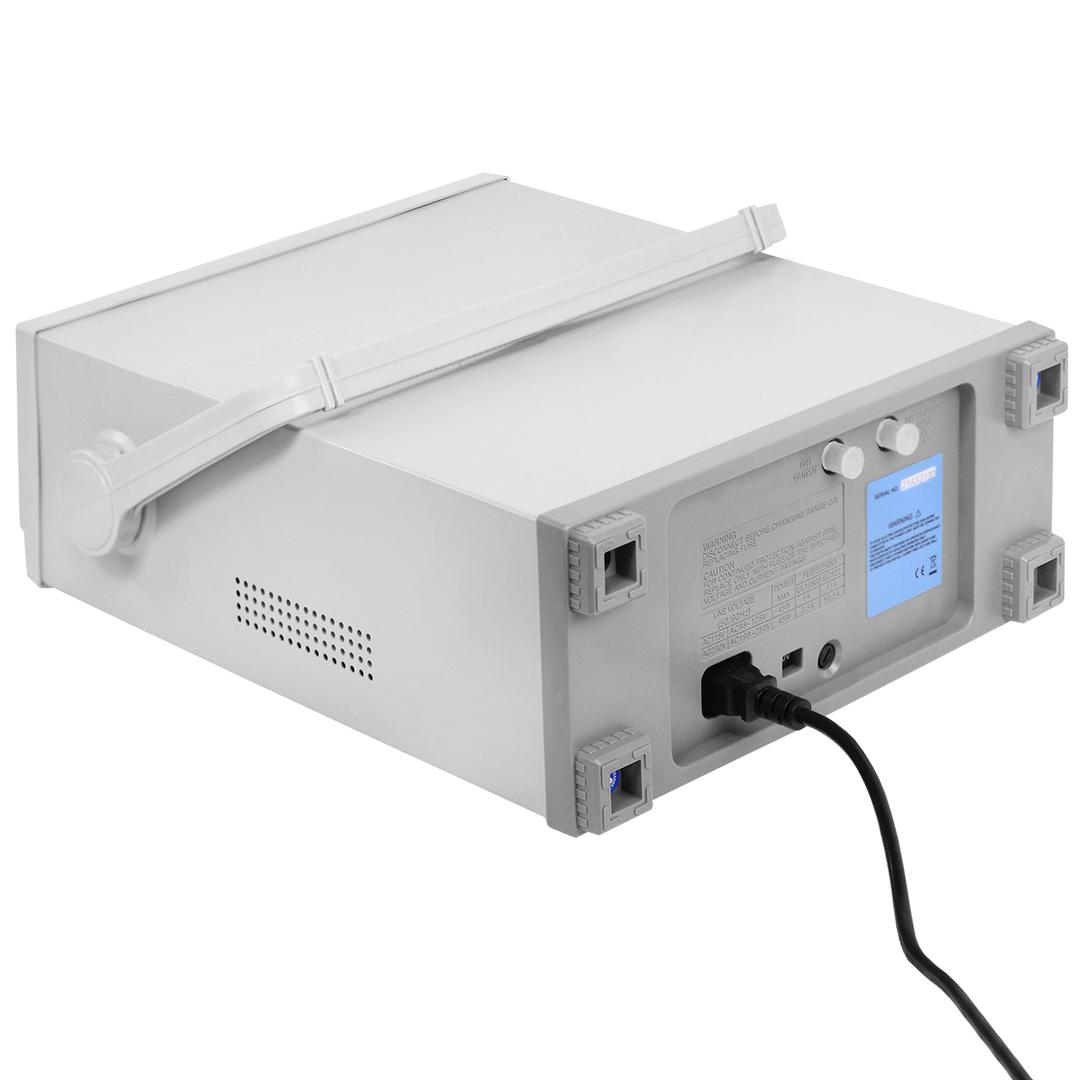

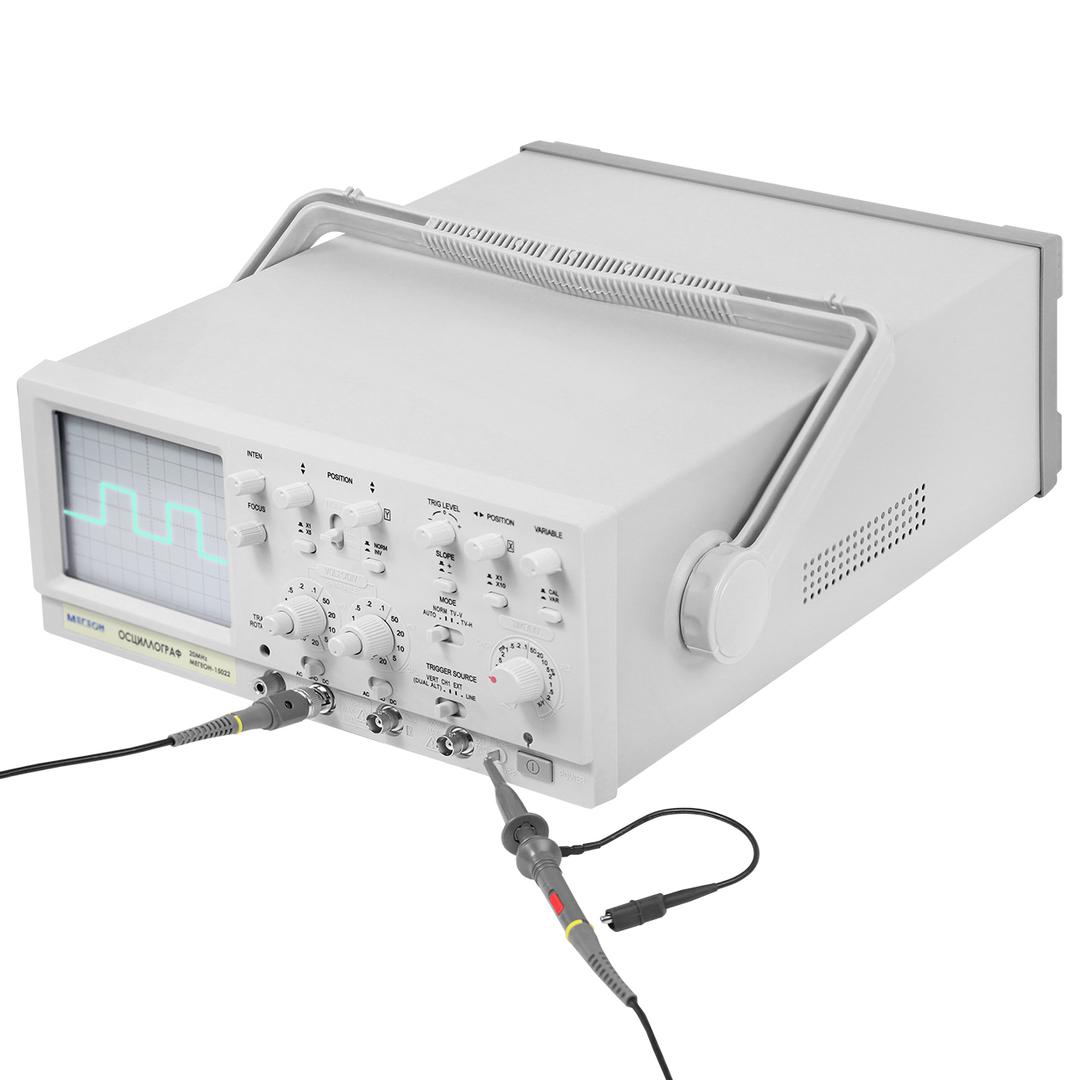

Осциллограф двухканальный МЕГЕОН 15022

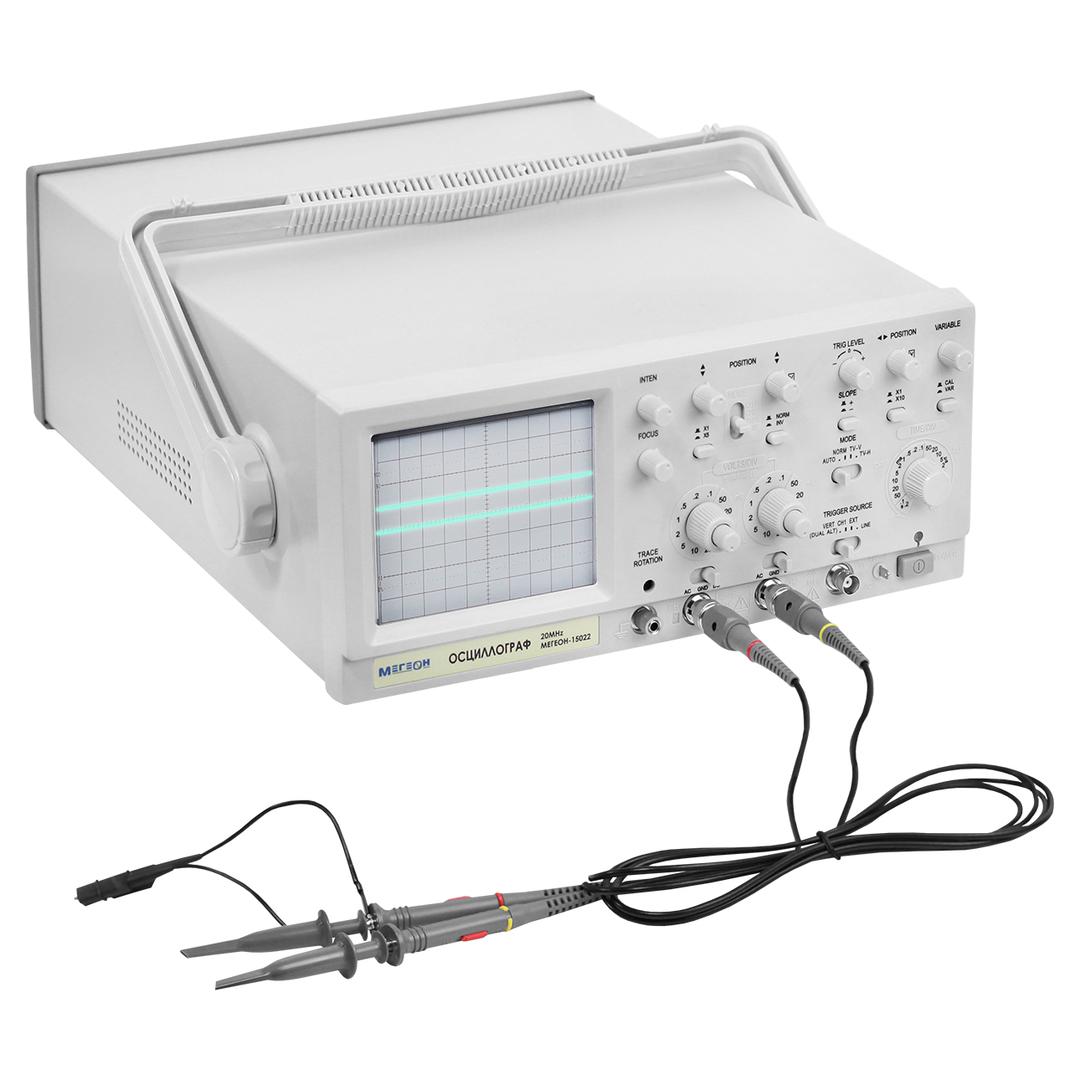

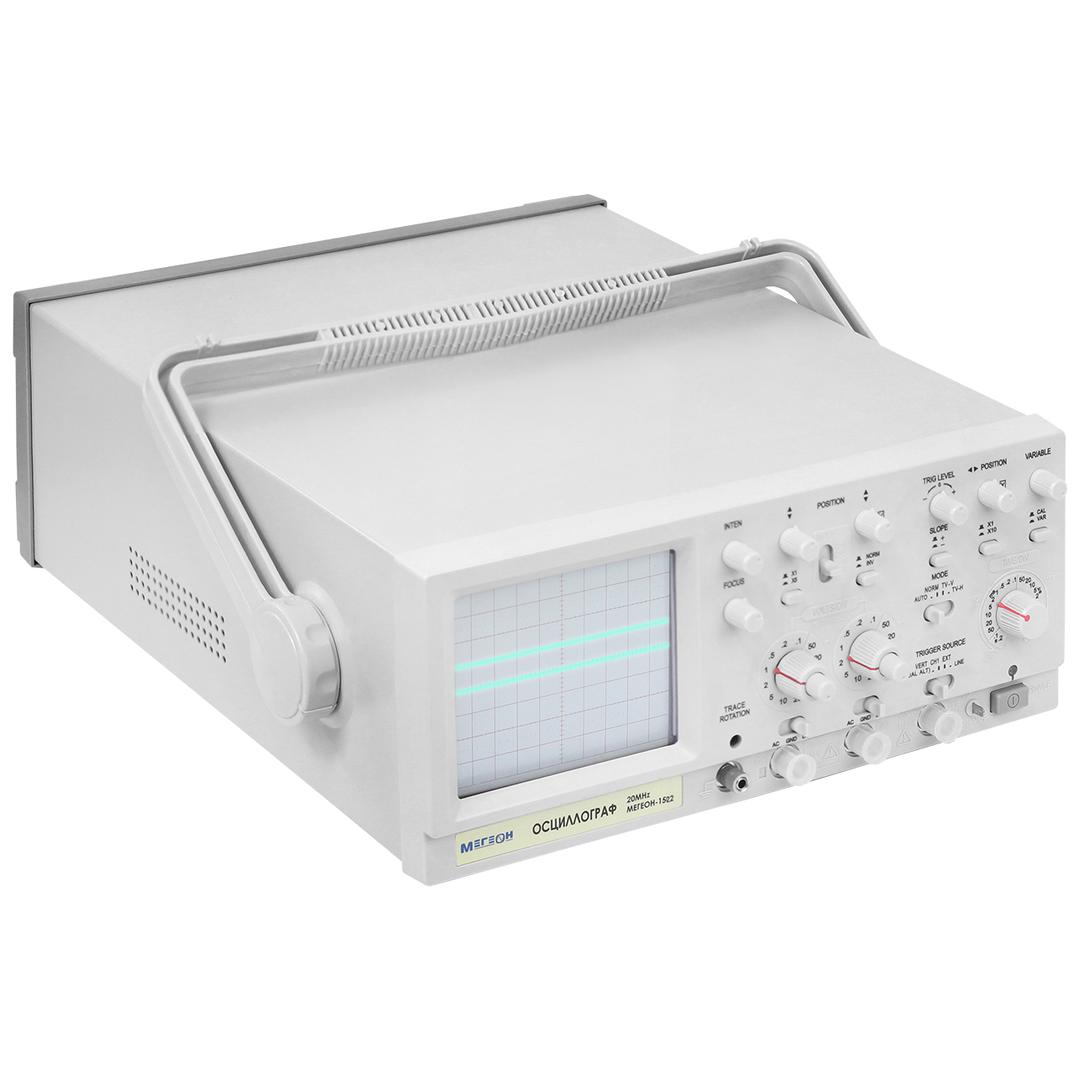

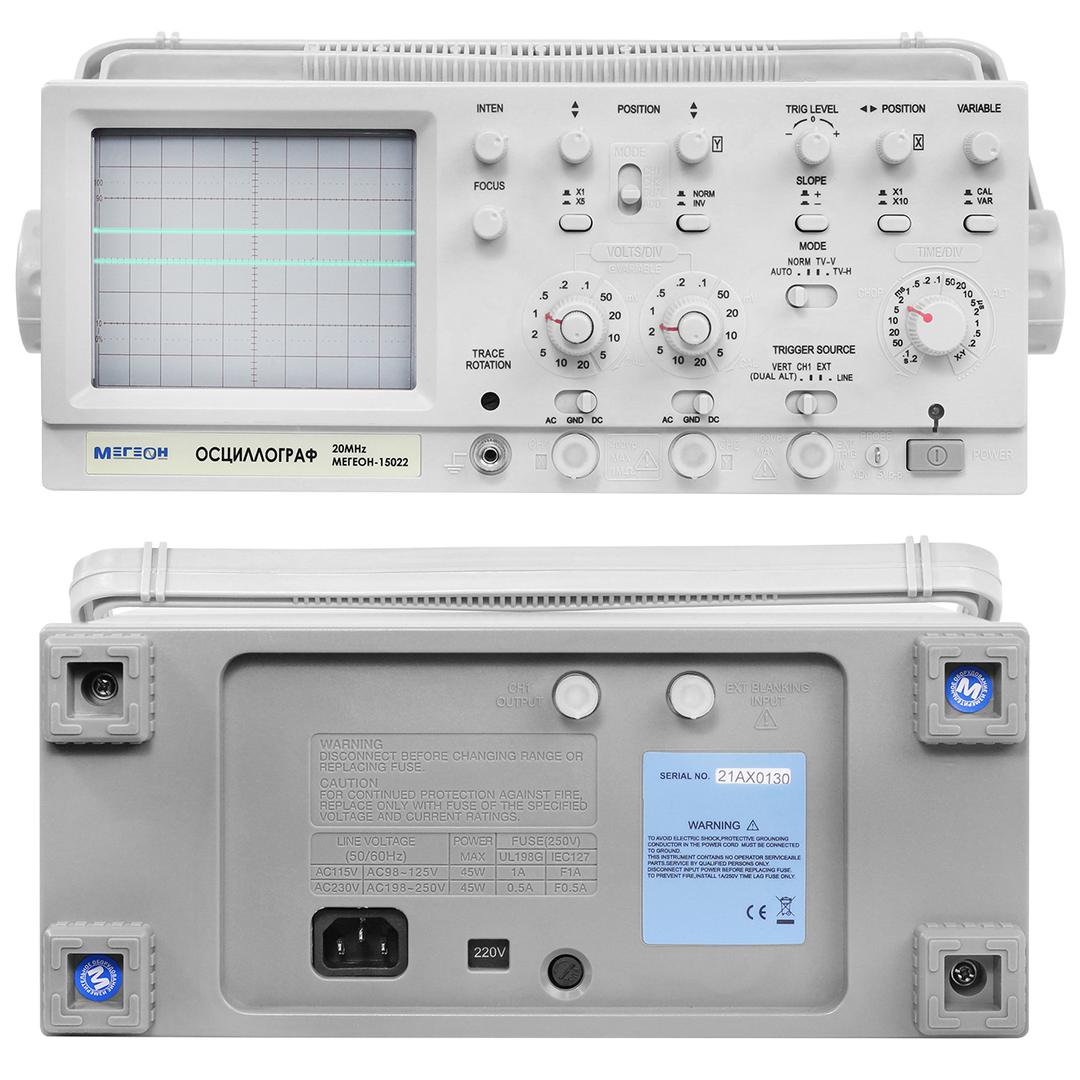

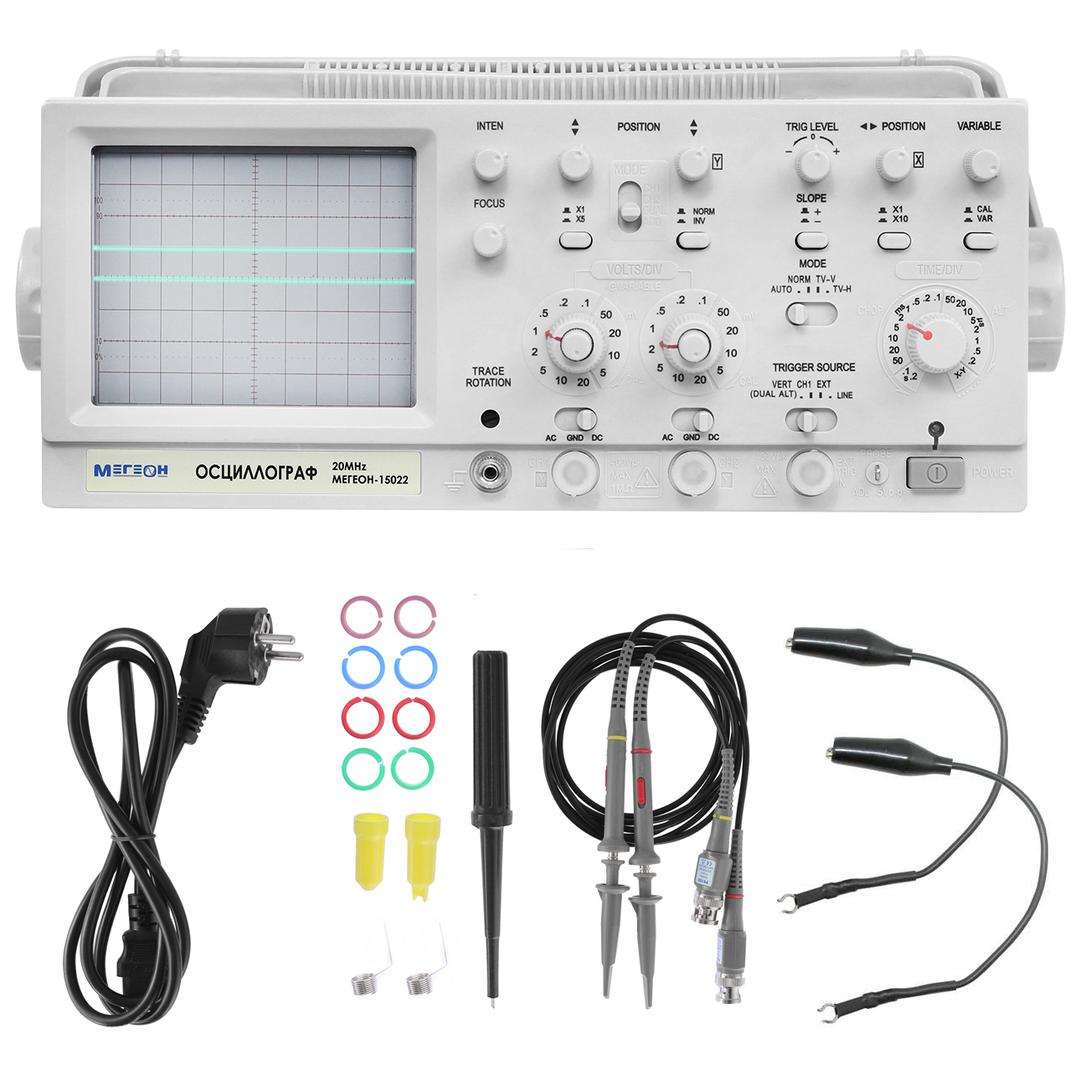

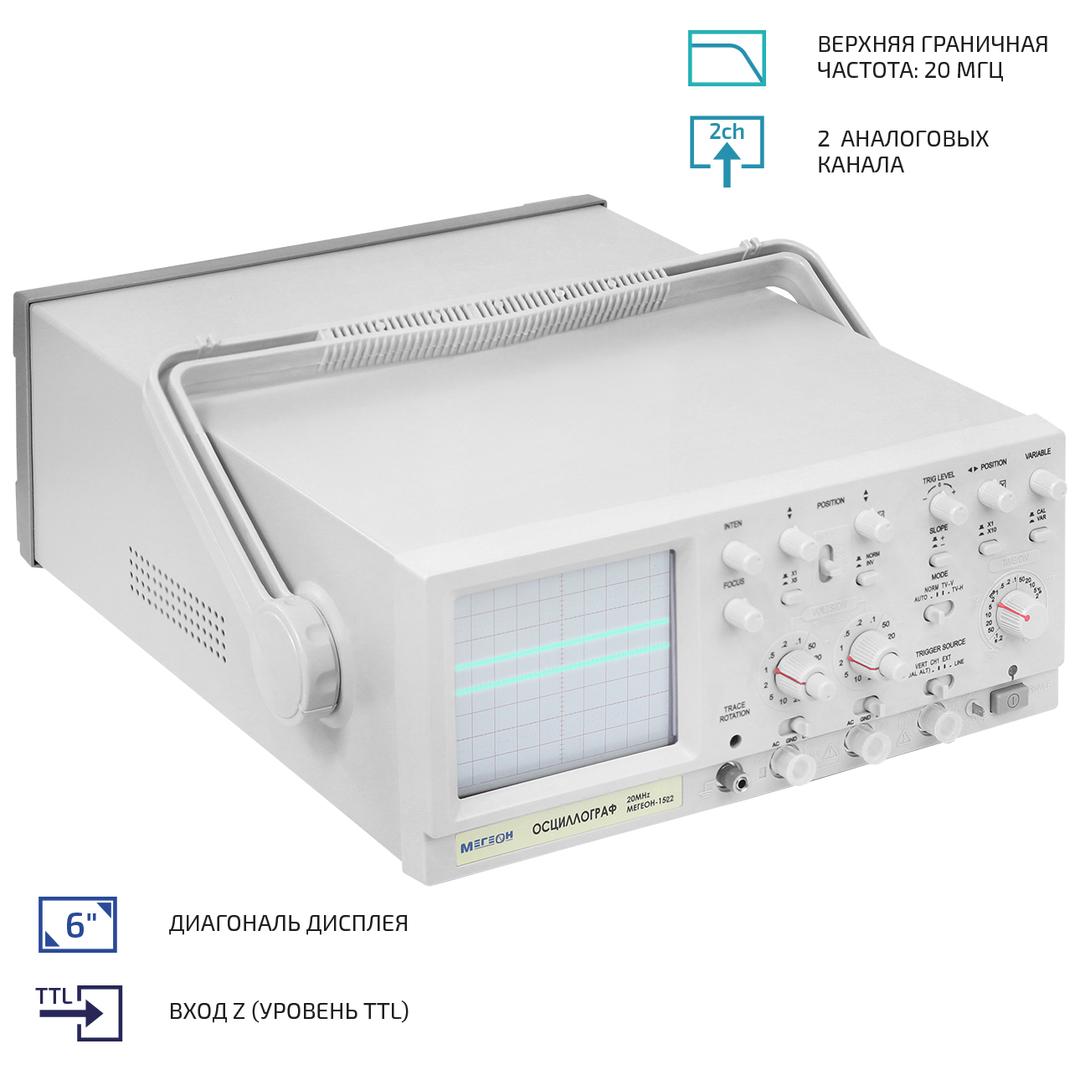

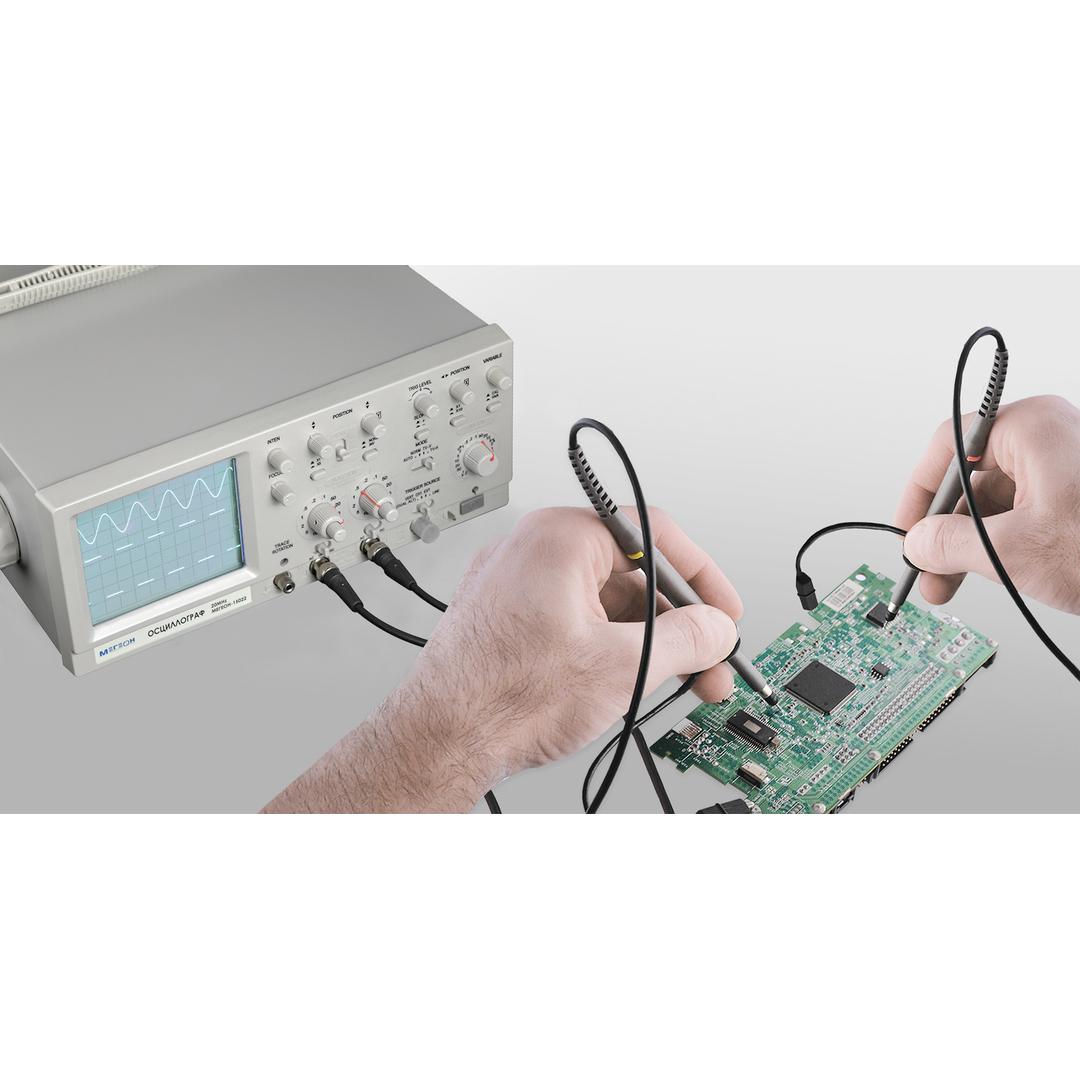

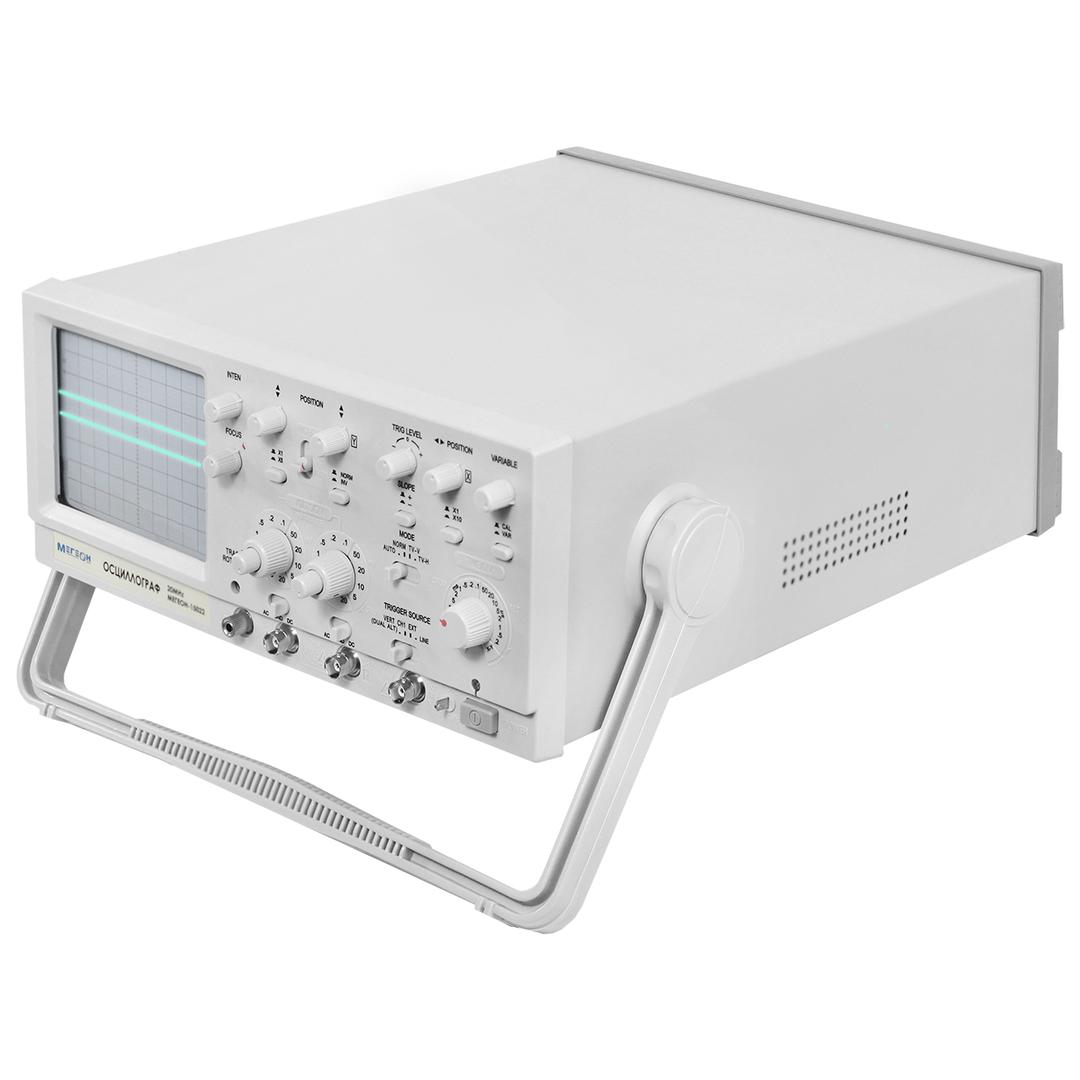

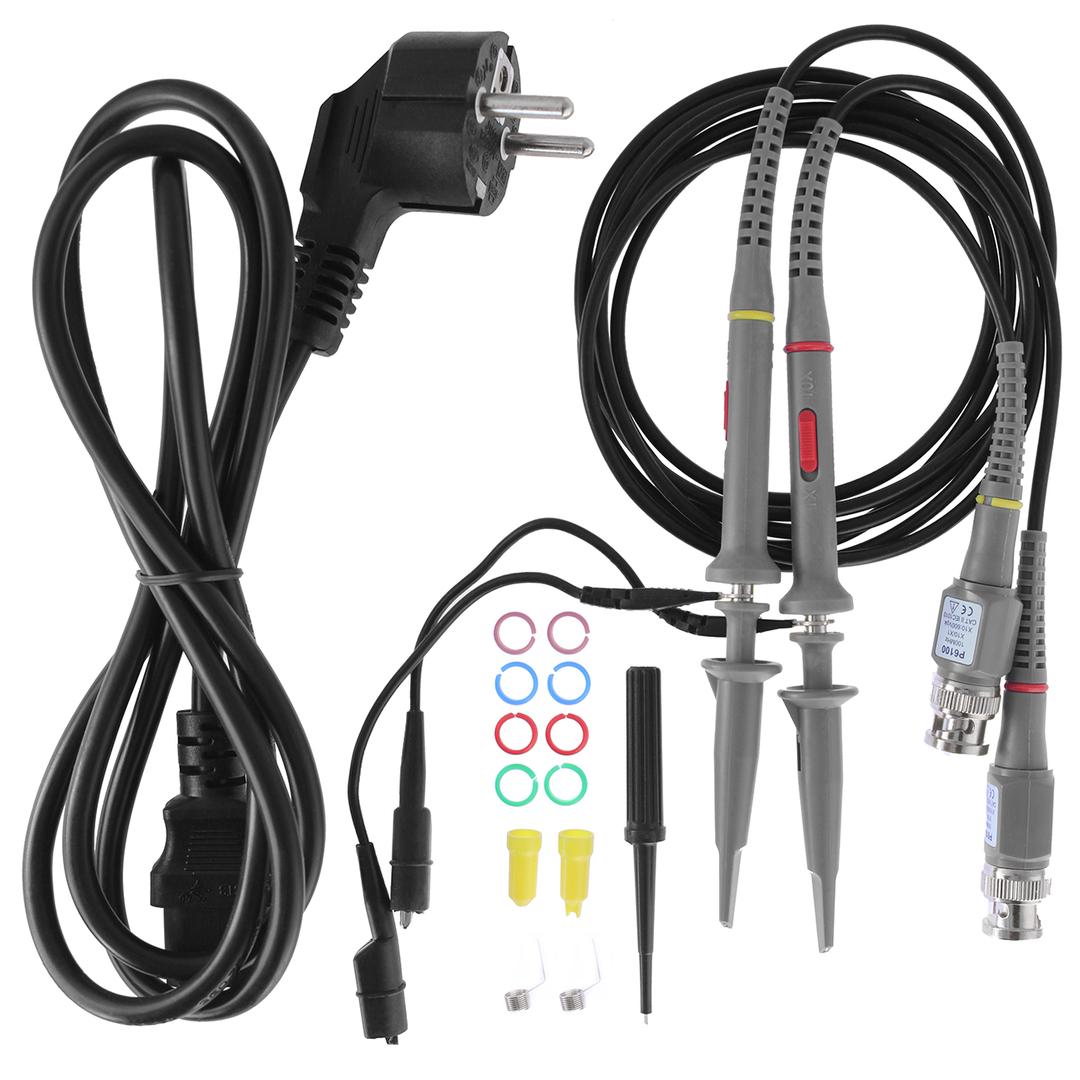

Осциллограф двухканальный МЕГЕОН 15022 МЕГЕОН 15022 это универсальный сервисный двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских, при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении и имеет высокую эксплуатационную надежность. Отвечает основным требованиям для обучения, несложного ремонта бытовой и электронной техники, ремонта электрооборудования автомобилей и других применений. Прибор по достоинству оценят профессионалы и радиолюбители. Особенности: Широкая полоса пропускания и высокая чувствительность ЭЛТ с высокой яркостью и четким изображением даже при высоких скоростях развертки Возможность подключения частотомера или другого измерительного прибора Синхронизация суммарным сигналом Краткие характеристики: Комплект поставки: 1. Осциллограф МЕГЕОН 15022 - 1 шт. 2. Сетевой шнур - 1 шт. 3. Пробник-делитель (1:1/1:10) - 2 шт. 4. Руководство по эксплуатации - 1 экз. Параметр: Значение: Чувствительность 5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел) Погрешность ±3 %, (±5 % для канала 1 при усилении х5) Плавная регулировка Перекрытие не менее чем в 2,5 раза Полоса пропускания 0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) Вход АС : ограничивает частоту от 10 Гц. Время нарастания 5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек), Входное сопротивление и емкость 1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ Режимы работы СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2 Частота работы коммутатора повторения Приблизительно 250 кГц Входы усилителя АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется. Макс, входное напряжение 400 В (DC + АС пик), АС: частотой не более 1 кГц СН1 выход Приблизительно 20 мВ при 50 Ом Синхронизация Параметр: Значение: Синхронизация Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения). Полярность + /- Чувствительность 20 Гц.,.2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел Режимы работы синхронизации Нормальная, Автоматическая, TV-V TV-H ЕХТ вход Входное сопротивление макс, входное напряжение Внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик), 401 АС: Частота не выше 1 кГц 402 Тракт горизонтального отклонения Параметр: Значение: Коэффициенты развертки 0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y Погрешность ±3 %, ±5 %, при растяжке в 10 раз ±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки) Плавная регулировка Обеспечивает перекрытие не менее чем в 2,5 раза Множитель развертки 10 раз (максимум 20 нс/дел) Линейность ±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется) Изменение положения при включении Х10 В пределах 2 дел. в центре экрана Х-Y вход Параметр: Значение: Чувствительность Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2) Полоса пропускания DС ~ 500 кГц Измерение разности фаз X-Y Не более 3° в полосе 0 ... 50 кГц Z -вход Параметр: Значение: Чувствительность 5 В (яркость свечения увеличивается при подаче отрицательного напряжения) Ширина полосы DC - 1 МГц Входное сопротивление Приблизительно 10 кОм Макс, входное напряжение 30 В (DC + АС пик), АС частота, не более 1 кГц Параметры калибратора (предназначены только для калибровки делителей 1:10) Параметр: Значение: Форма сигнала Меандр положительной полярности Частота 1 кГц ±5% Амплитуда 0,5 В ±5% Выходное сопротивление Приблизительно 1 кОм ЭЛТ Параметр: Значение: Тип 6-дюймовый прямоугольная с внутренней шкалой Фосфор Р31 Напряжение ускорения анода Приблизительно 2 кВ Рабочая часть экрана 8x10 дел (1 дел = 10 мм) Шкала Внутренняя Поворот луча Обеспечивается Общие параметры Параметр: Значение: Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного: 15 минутам Параметры прибора соответствуют техническим характеристикам при питании от сети: Напряжением 230 В ±15% Частота 50...60 Гц с содержанием гармоник до 5%. Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении: не превышает 45 Вт. Прибор допускает непрерывную работу в рабочих условиях эксплуатации: в течение 8 часов. Условия эксплуатации Температура: 0 ... 35°С,при относительной влажности: 85% (Макс). Условия хранения и транспортировки Температура: -20 ... 60 °С, при влажности 70% (максимум) Высота над уровнем моря рабочая/транспортировка 5000 м/15000 м Габаритные размеры: 350х140х430 мм Вес: Приблизительно 7,8 кг
