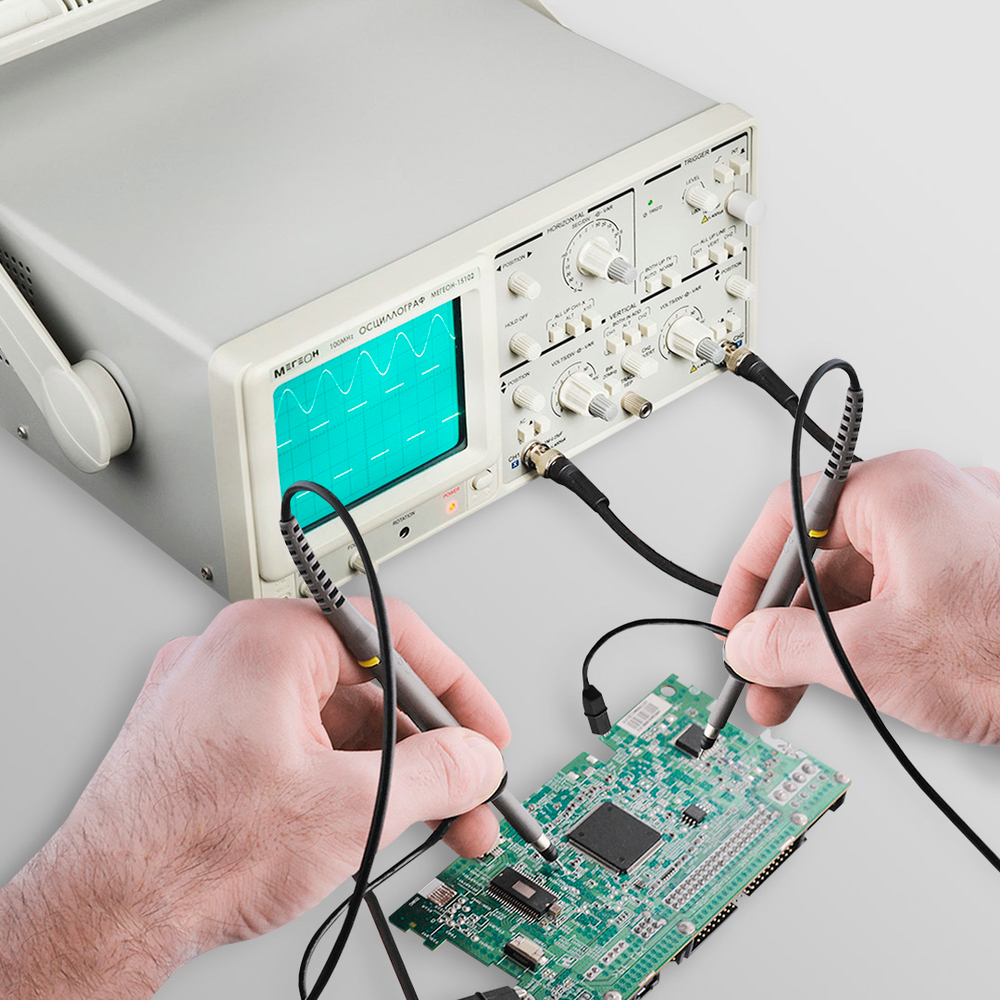

Осциллограф аналоговый два канала МЕГЕОН 15102

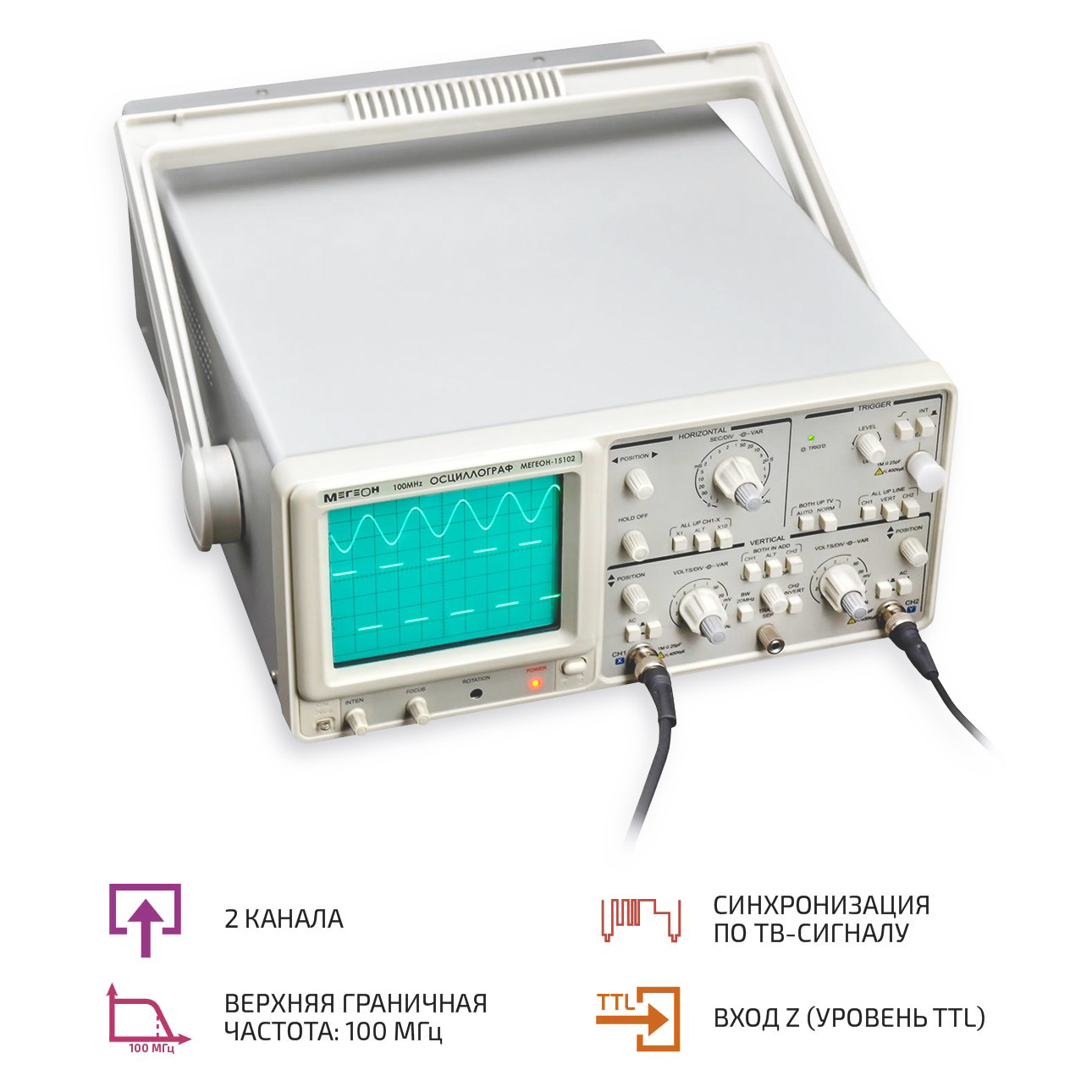

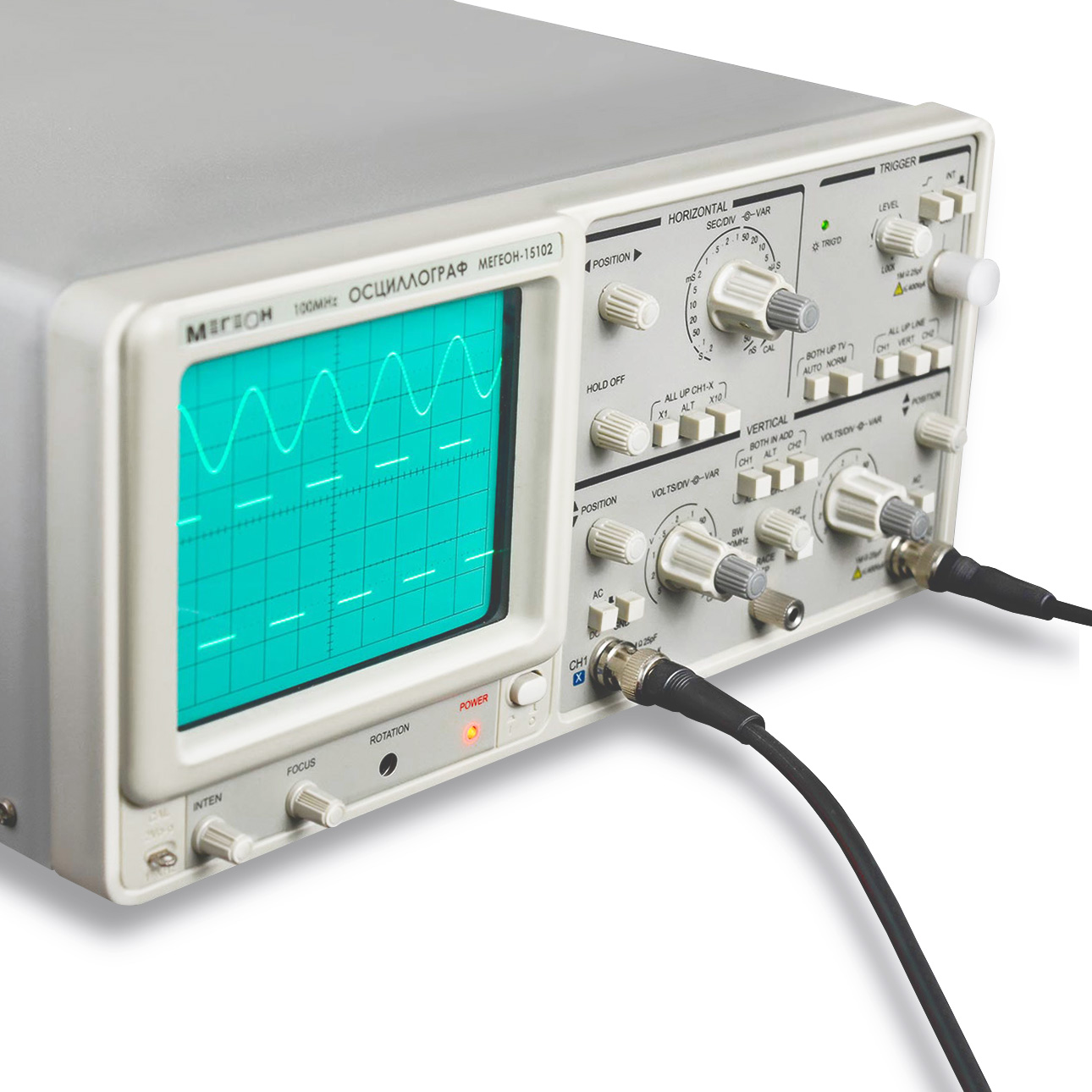

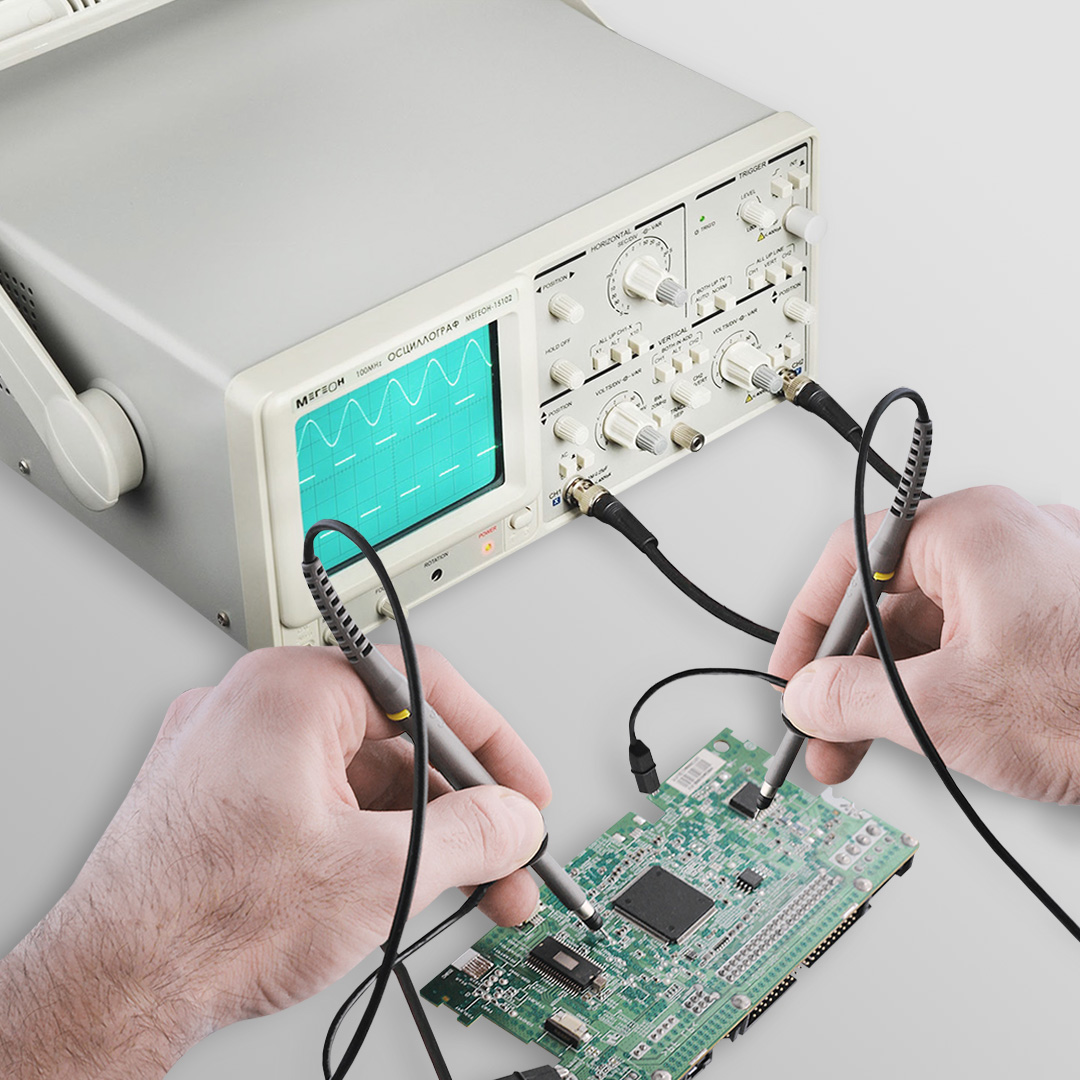

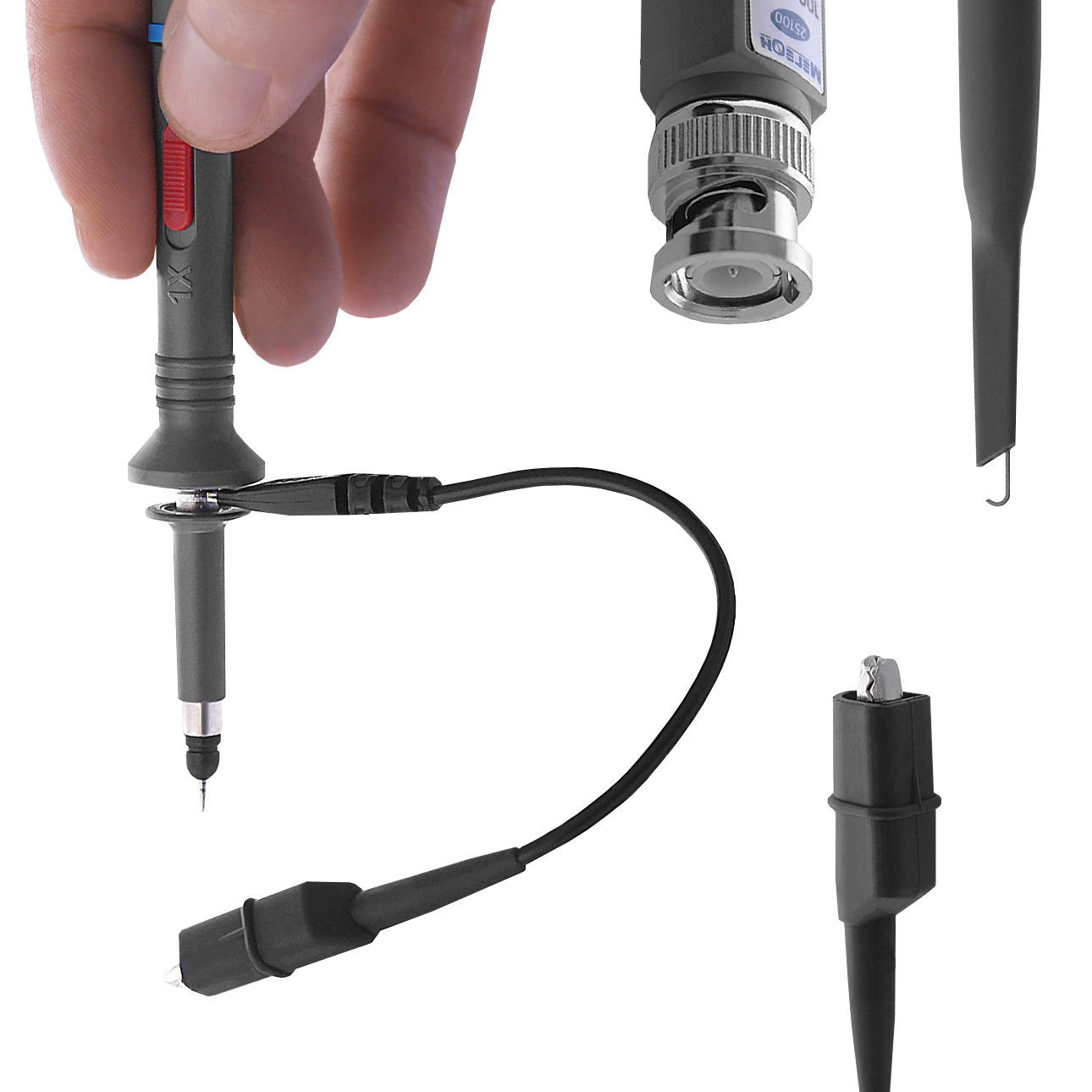

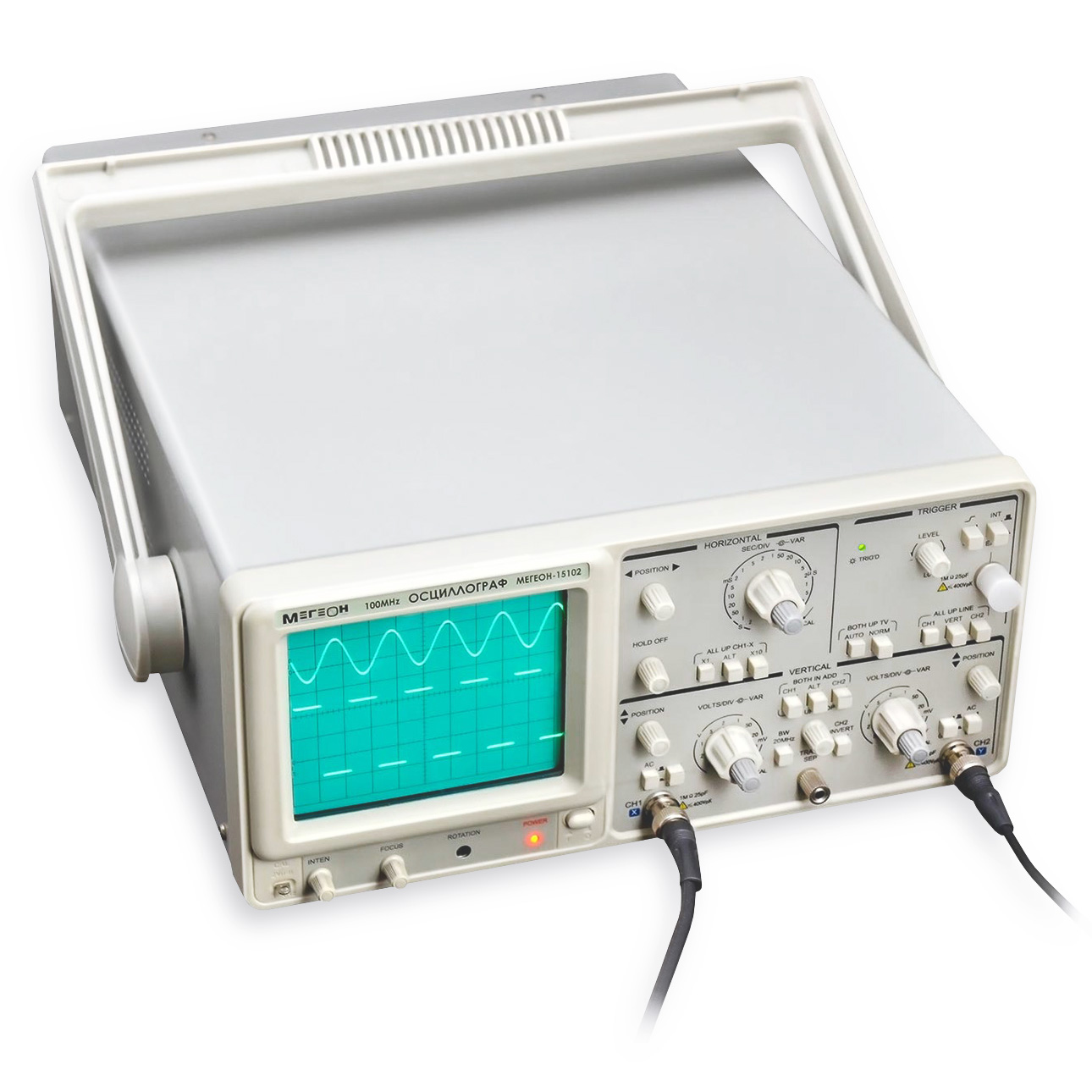

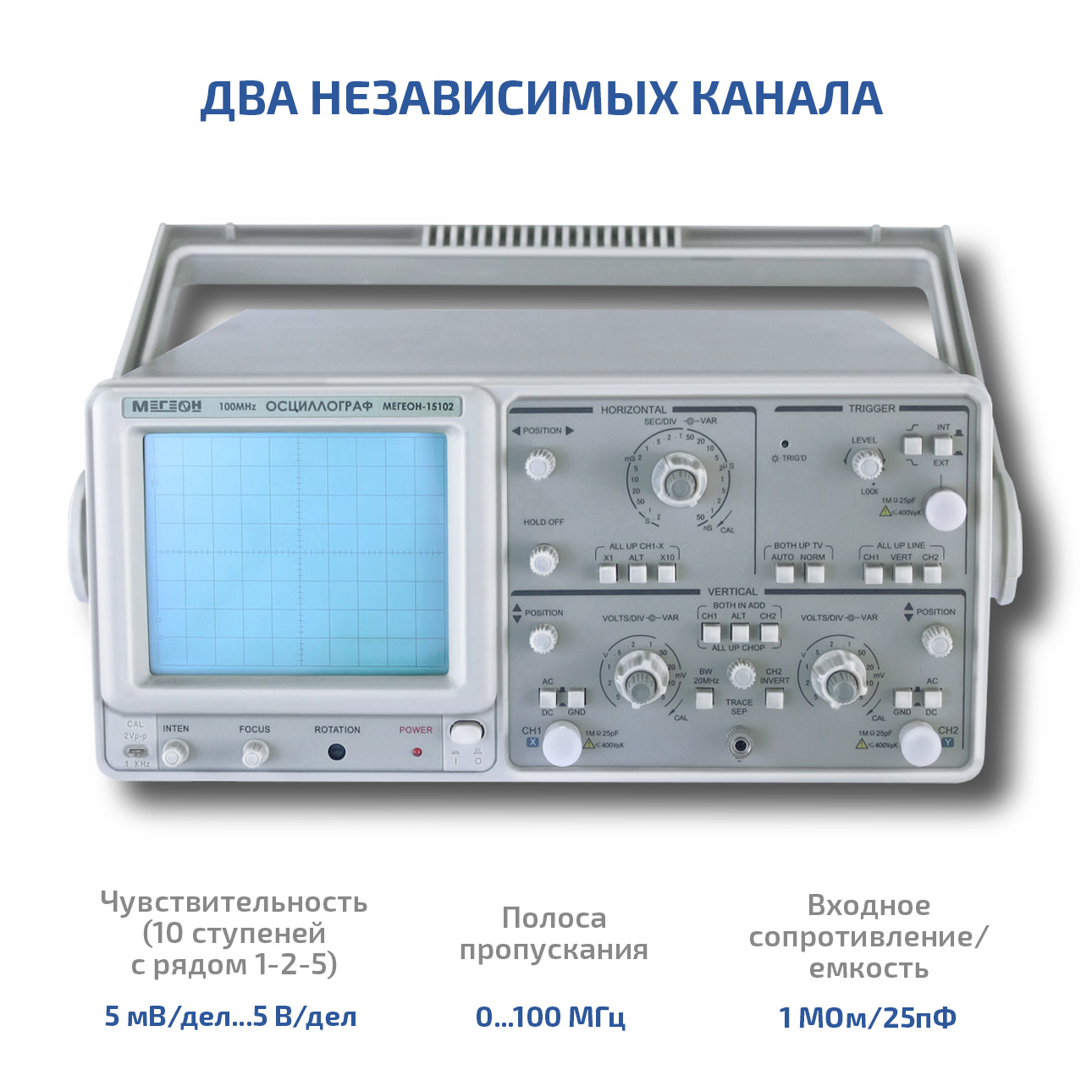

Осциллограф аналоговый два канала МЕГЕОН 15102 МЕГЕОН 15102 - это двухканальный универсальный аналоговый осциллограф с широкой полосой пропускания и высокой чувствительностью. Прибор имеет большой прямоугольный экран, на который нанесена масштабная сетка для удобства работы и современную электронно-лучевую трубку (ЭЛТ) с высоким ресурсом работы. Оснащен функцией растяжки развертки, несколькими видами синхронизации, входом Z для управления лучом (TTL). Имеет полосу пропускания по напряжению постоянного тока равной 1 МГц. При этом форма сигнала имеет вид меандра положительной полярности. Благодаря наличию втроенного калибратора достигается максимальное удобство при эксплуатации. Прибор прост в управлении, имеет высокую эксплуатационную надежность и идеально подходит для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры. Особенности: Электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы Широкая полоса пропускания и высокая чувствительность Выход сигнала «CH1» для дополнительного исследования Вход Z Режим X-Y Встроенный калибратор Краткие характеристики: Комплект поставки: 1. Осциллограф аналоговый МЕГЕОН 15102 - 1 шт. 2. Сетевой шнур - 1 шт. 3. Пробник-делитель (1:1/1:10) - 2 шт. 4. Руководство по эксплуатации - 1 шт. Основные характеристики Количество каналов 2 Полоса пропускания 0 — 100 МГц Канал вертикального отклонения. Чувствительность 5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 Погрешность ±5 % Плавная регулировка Перекрытие по диапазону не менее 2,5 раза Полоса пропускания 0...100 МГц Время нарастания сигнала 5 мВ...5 В/дел: не более 3,5 нс Входное сопротивление/емкость 1 МОм/25пФ Режимы отображения осциллограмм Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. Частота коммутации каналов в режиме « CHOP » ~ 400 кГц Режимы работы входов АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. Максимальное входное напряжение Закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). Тракт синхронизации Источники синхронизации Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. Полярность сигналов для синхронизации + /- Чувствительность синхронизации 20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В 20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В Режимы работы схемы синхронизации Ждущая, автоматическая, от ТВ-сигнала. Канал горизонтального отклонения. Коэффициенты развертки 50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 Погрешность ±5 %, Диапазон плавной регулировки чувствительности Не менее 2,5 раза Дополнительный множитель развертки х10 Режим X-Y. Полоса пропускания DС ~ 1 МГц Ошибка разности фаз X-Y Не более 3° в полосе 0 ... 50 кГц Z-вход. Чувствительность 5 В (уровень TTL) Полоса частот DC - 1 МГц Входное сопротивление 10 кОм Максимальное входное напряжение 50 В (DC + АС пик) Дисплей Тип Электронно-лучевая трубка Размер активной области 80мм Х 100мм Общие характеристики Потребляемая мощность, не более 35Вт (40 ВА) Габаритные размеры прибора (ВхШхГ) 150 х 310 х 455 мм Вес прибора без соединительных кабелей, не более 8 кг Вес изделия в заводской упаковке, не более 9,2 кг
