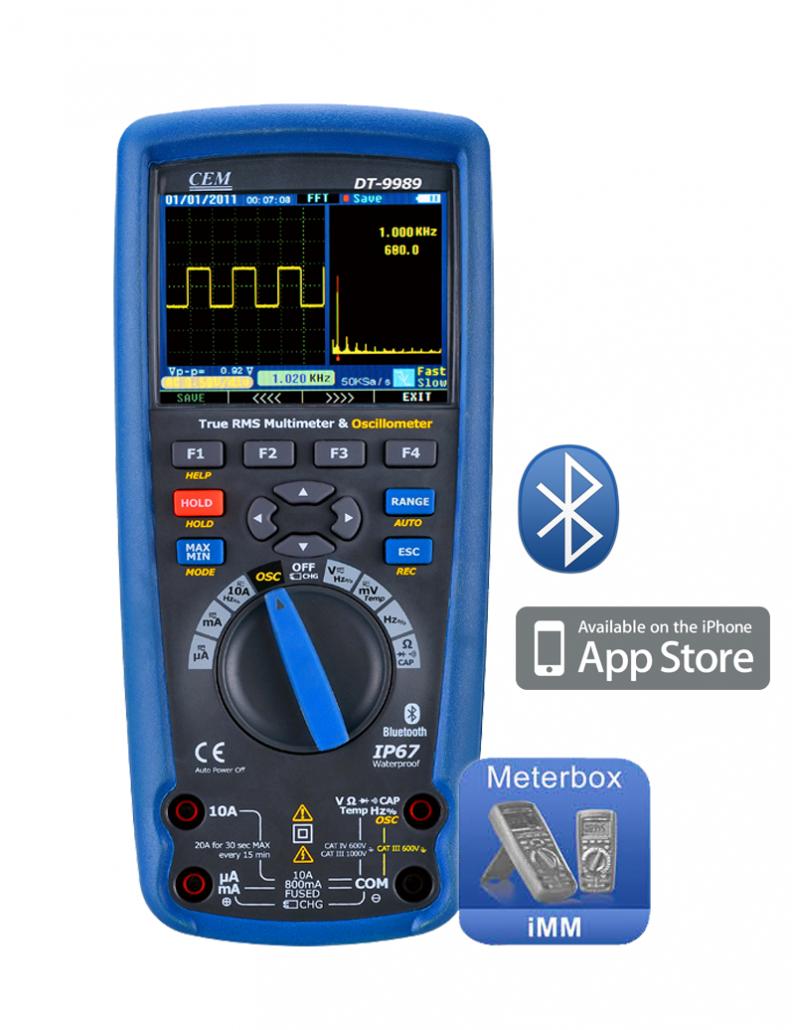

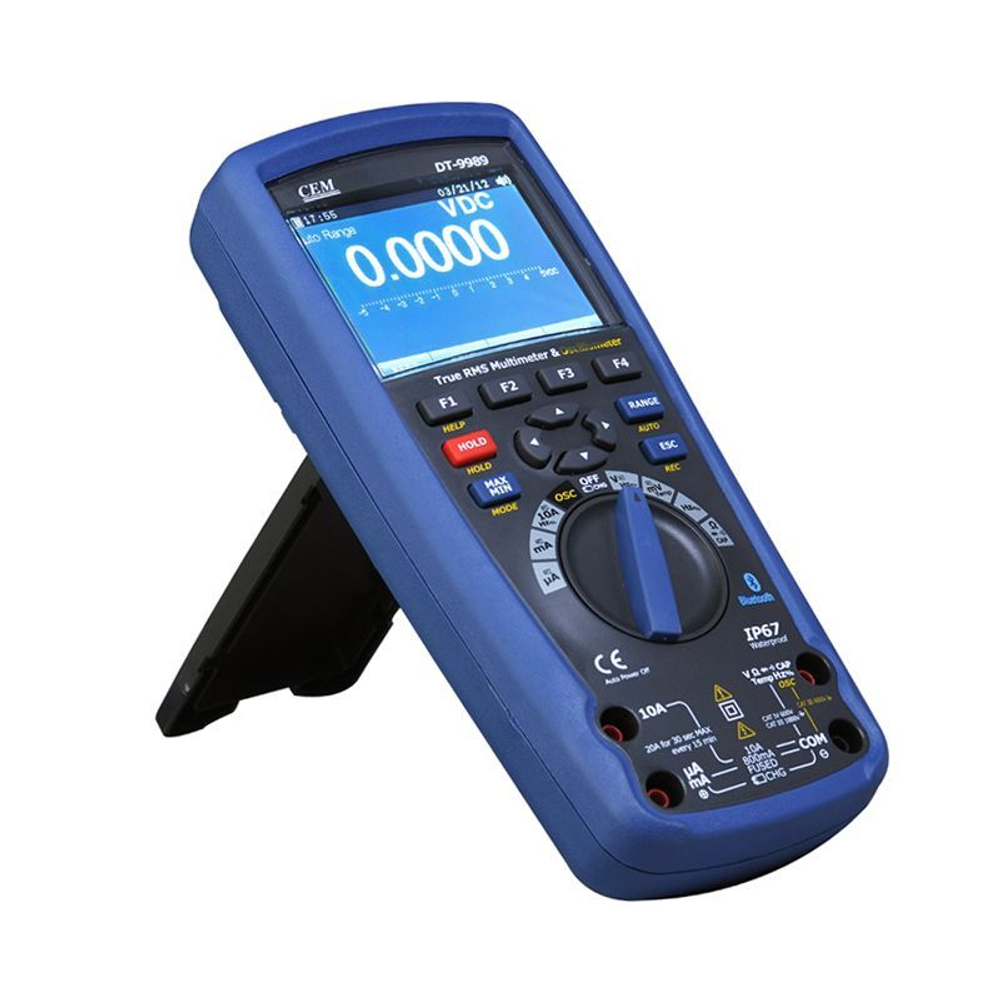

Мультиметр-осциллограф, профессиональной цветной цифровой СЕМ DT-9989

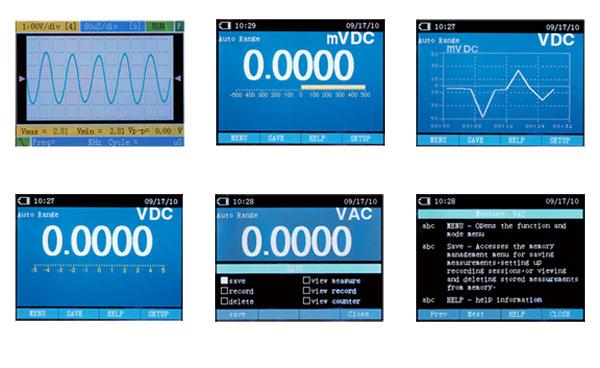

Профессиональный, промышленный цифровой мультиметр TRMS DT-9989 с функциями осциллографа и цветным ЖК-экраном TFT обладает высоким быстродействием, точностью, встроенными функциями регистратора данных и вывода графиков. Прибор оснащен Bluetooth (беспроводной системой передачи данных) с возможностью передавать данные на ПК и смартфон (Android) с помощью ПО Meterbox iMM Classic, а также памятью для записи информации. Благодаря двойному пластиковому водонепроницаемому корпусу (класс защиты IP67) мультиметр обеспечивает высокую безопасность работы. Технические особенности осциллограф-мультиметр DT-9989 Назначение кнопок передней панели 12 кнопок передней панели включают функции в соответствии с режимами, которые выбираются поворотным переключателем, а также необходимы для навигации в меню и контроля электропитания мультиметра. F1F2F3F4 – выбор функций в режиме, который установлен поворотным переключателем. Кнопки в форме стрелок – выбор пунктов меню, настройка контрастности, перемещение вдоль экранных окон, ввод данных. HOLD – фиксация показаний на экране и сохранение снимка данных. Также доступен режим «AutoHold». RANGES – переключение мультиметра из режима автоматического в режим ручного выбора диапазонов. Для возврата в автоматический режим нажать кнопку в течение 1 секунды MAX/MIN – включение и остановка режима записи максимальных/минимальных значений. ESC – выход из режима ожидания. Технические характеристики режим мультиметра DT-9989 Режим Диапазон Ед. измерения Точность Постоянное напряжение 50мВ[1] 0,001мВ (0,05%+20) 500мВ[2] 0,01мВ (0,025%+5) 5В 0,0001В (0,025%+5) 50В 0,001В (0,025%+5) 500В 0,01В (0,05%+5) 1000В 0,1В (0,1%+5) [1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации Режим Диапазон Ед. измерения Точность Переменное напряжение 50 до 10000Гц 50мВ 0,001мВ 50/60Гц (0,3%+25) 500мВ 0,01мВ 5В 0,0001В 50В 0,001В 500В 0,01В 1000В 0,1В Характеристики переменного напряжения установлены в интервалах диапазонов значений: от 5 до 100% Режим Диапазон Ед. измерения Точность АС+DC 0 до 1000Гц 50мВ 0,001мВ 500мВ 0,01мВ 5В 0,0001В[1] 50В 0,001В 500В 0,01В 1000В 0,1В [1] – добавить 1% выше 5к Режим Диапазон Ед. измерения Точность Постоянный ток 500мкА 0,01мкА 0,1%+20 5000мкА 0,1мкА 50мА 0,001мА 500мА 0,01мА 0,15%+20 10А 0,001А 0,3%+20 (20А: не более 30 секунд при пониженной точности измерений) Режим Диапазон Ед. измерения Точность Переменный ток 50 до 10000Гц 500мкА 0,01мкА 50/60Гц (0,6%+25) 5000мкА 0,1мкА 50мА 0,001мА 500мА 0,01мА 10А 0,001А (20А: не более 30 секунд при пониженной точности измерений) Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% Режим Диапазон Ед. измерения Точность АС+DC 0 до 1000Гц 500мкА 0,01мкА (1%+25) 5000мкА 0,1мкА 50мА 0,001мА 500мА 0,01мА 10А 0,001А (1,5%+40) Режим Диапазон Ед. измерения Точность Переменное напряжение (5000 + единица) 5К-100К 50мВ 0,001мВ (5%+40) 500мВ 0,01мВ 5В 0,0001В 50В 0,001В (6%+40) Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C (65 °F - 83 °F) и относительной влажности менее 75 %. Калибровка шкалы переменного тока выполнена по синусоидальной волне. Точность составляет ±(2% показ. + 2% всей шкалы), если волна несинусоидальной формы имеет значение при вершине менее 3. Режим Диапазон Ед. измерения Точность Сопротивление 50Ом[1] 0,001Ом 0,5%+20 500Ом[2] 0,01Ом 0,05%+10 5кОм 0,0001кОм 0,05%+10 50кОм 0,001кОм 0,05%+10 500кОм 0,01кОм 0,1%+10 5МОм 0,001МОм 0,2%+20 50МОм 0,001МОм 2%+20 [1] – добавить 10 единиц для температурной компенсации [2] – добавить 4 единицы для температурной компенсации Режим Диапазон Ед. измерения Точность Емкость 5нФ[1] 0,001нФ ±(2%+40) 50нФ[2] 0,01нФ 500нФ 0,1нФ ±(2%+40) 5мкФ 0,001мкФ 50мкФ 0,01мкФ 500мкФ 0,1мкФ ±(5%+40) 10мФ 0,01мФ [1] – в режиме REL при измерении емкости пленочного конденсатора Режим Диапазон Ед. измерения Точность Частота (электронная) 50Гц 0,001Гц ±(0,01%+10) 500Гц 0,01Гц 5кГц 0,0001Гц 50кГц 0,001кГц 500кГц 0,01кГц 5МГц 0,0001МГц 10МГц 0,001МГц Чувствительность: мин. 0,8В (действующее значение) при коэффициенте заполнения 20-80% и 100кГц Частота (электрическая) 40Гц-10кГц 0,01-0,001кГц ±(0,5% показ.) Чувствительность: 1В (действующее значение) Режим Диапазон Ед. измерения Точность Цикл заполнения 0,1 – 99,9% 0,01% ±(1,2% показ.+2) Ширина импульса: 100мкс-100мс, частота: 5Гц-150кГц Режим Диапазон Ед. измерения Точность Температура (тип К) -50 до 1000°С 0,1°С ±(1,0% показ.+2,5°С) -58 до 1832°F 0,1°F ±(1,0% показ.+4,5°F) без учета точности датчика Технические характеристики мультиметра осциллографа DT 9989 Функция Основная характеристика Примечание ЖК-экран 3,5” цветной TFT, 320×240 пикселей Время нарастания 17,5ns Полоса пропускания 10МГц 0-10МГц Вход Парный, АС, DC Переменный, постоянный сигналы Входное сопротивление 1000С/СА: 1МОм ±2%/15пФ ±2пФ Максимальное входное напряжение 1000В/600В (DC+AC пиковое значение, входное сопротивление 1МОм) Кат. I, кат. II Коэффициент затухания 1Х Вертикальная чувствительность 50mV to 100V/div Режим дискретизации Дискретизация в режиме реального времени, случайная дискретизация Один канал 3К Частота дискретизации 50 MS/s Разрешение 8 бит Длина записи 3К/10 стр. SRAM Хранение 10 схем EEPROM Временная погрешность ±5с/24 часа FFT 4-256 точек Скорость передачи данных по Bluetooth 9600 бод Литий-ионный аккумулятор 7,4 В, 2400 мА*ч Обмен данными DT-9989 Мультиметр-осциллограф поддерживает беспроводную передачу данных из памяти прибора на ПК. Данные передаются на ПК по системе Bluetooth. Meterbox iMM Classic представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений
