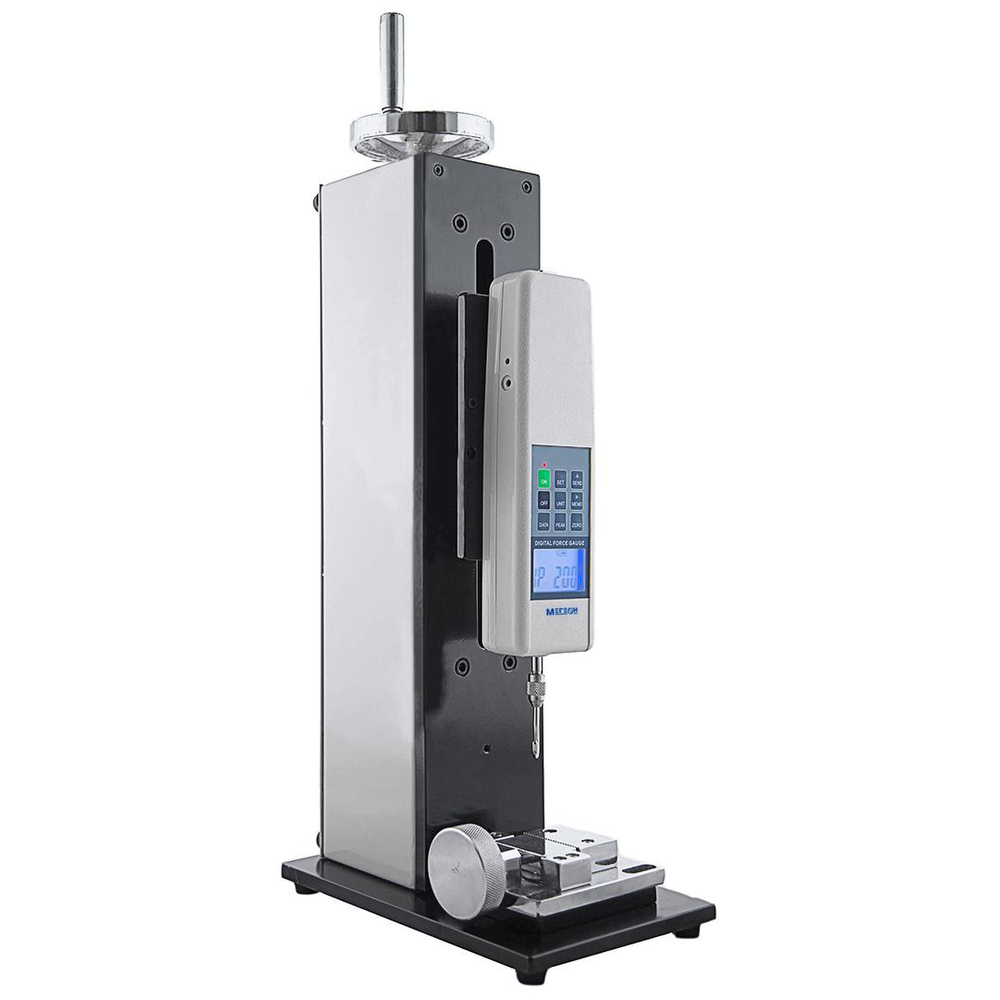

Испытательный стенд МЕГЕОН 03000E

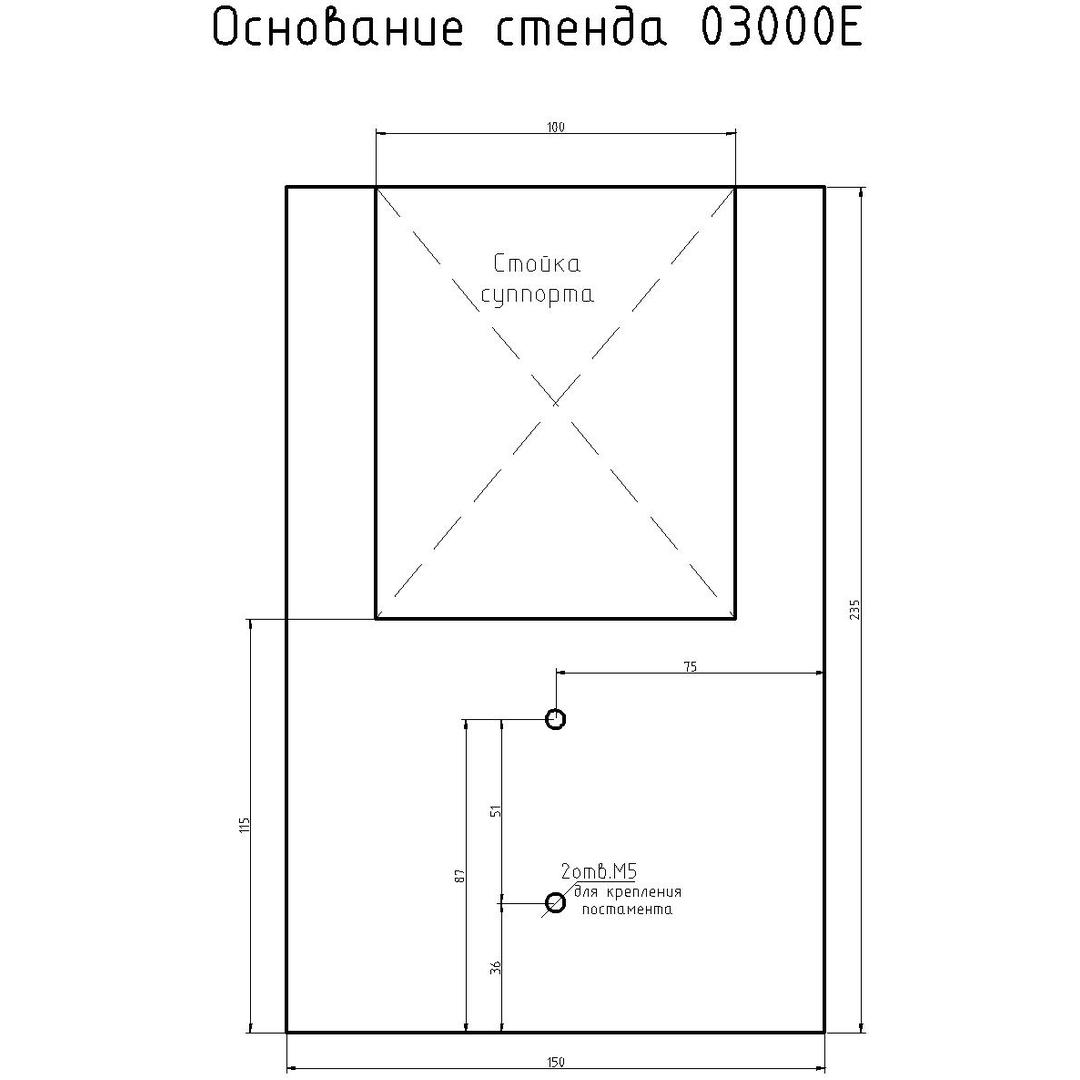

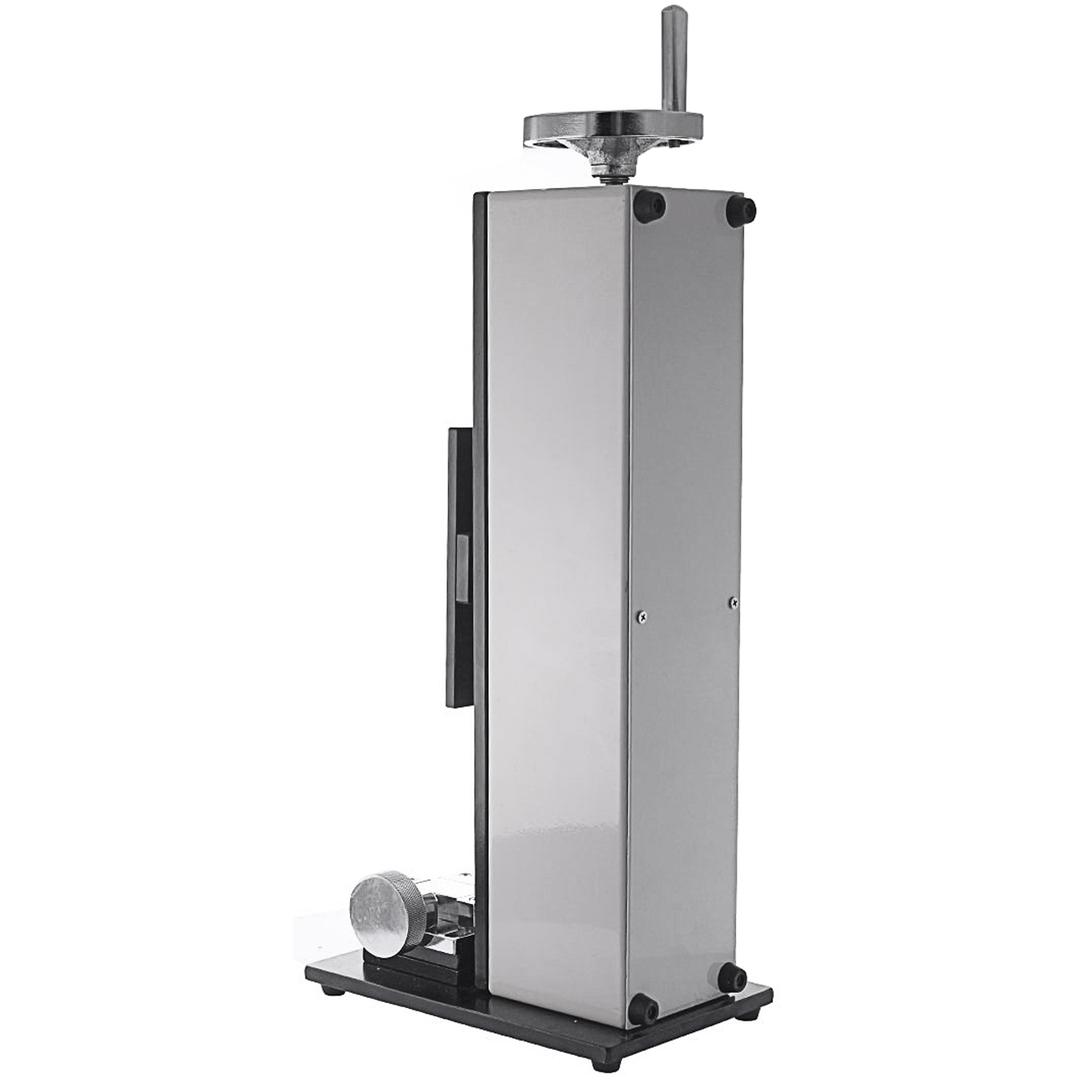

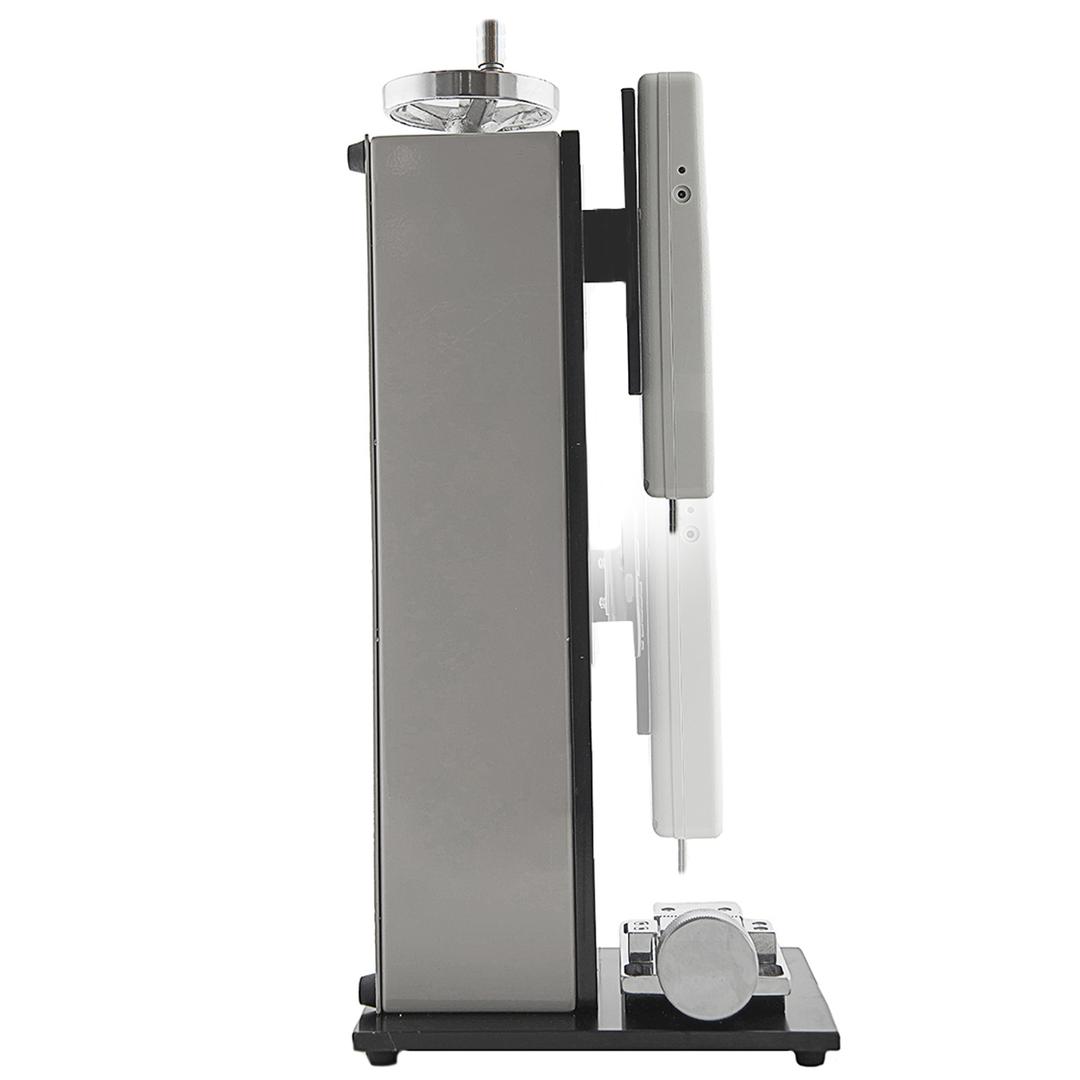

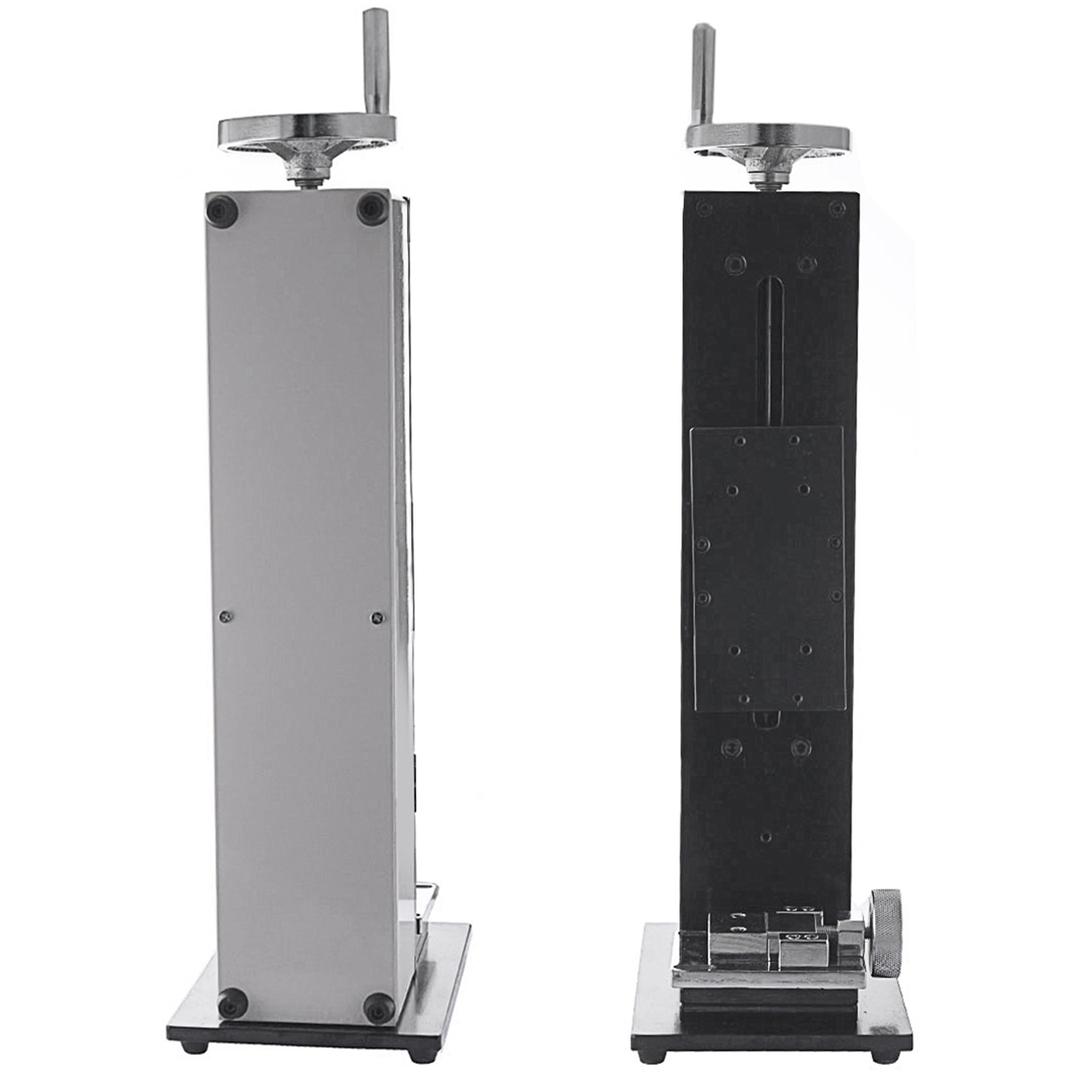

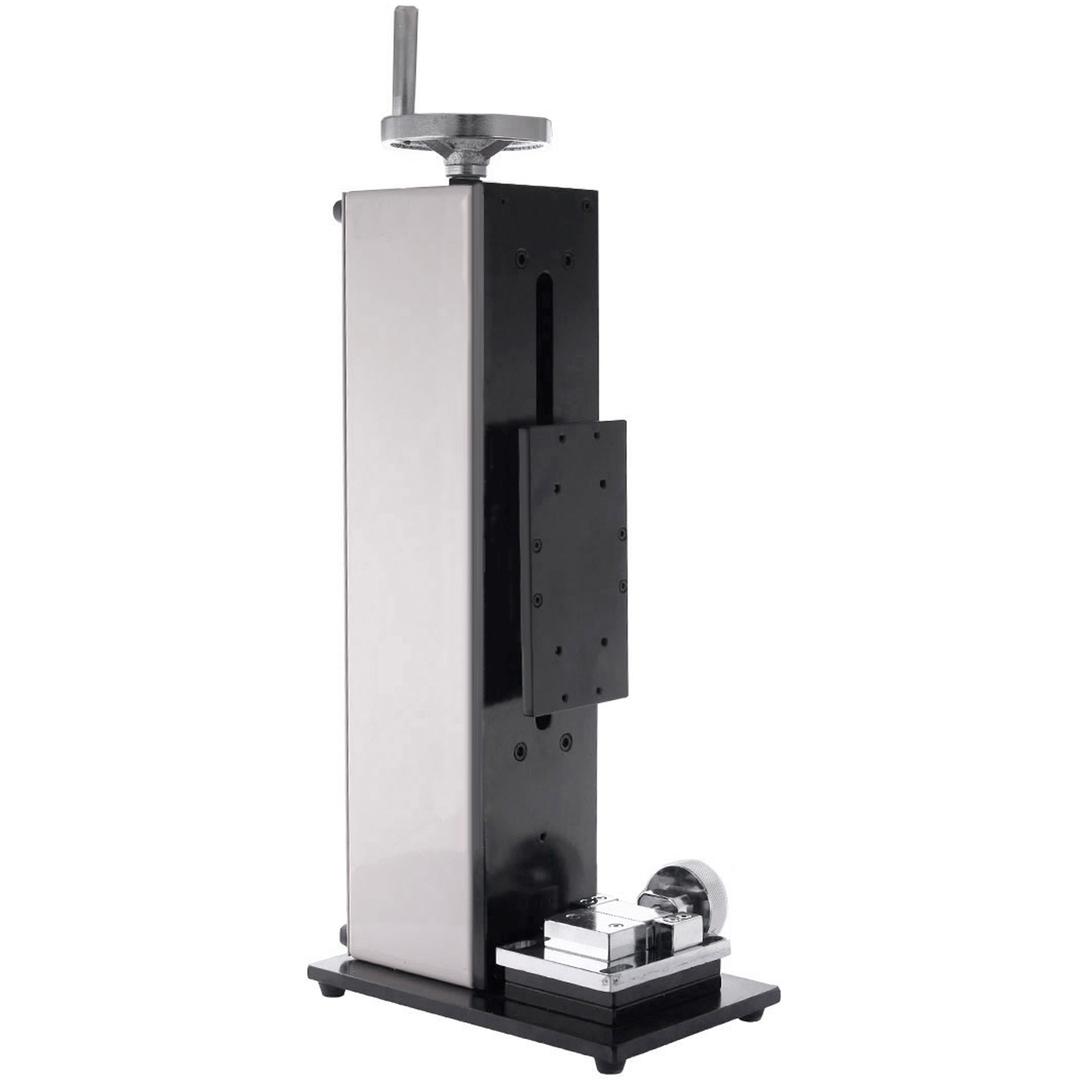

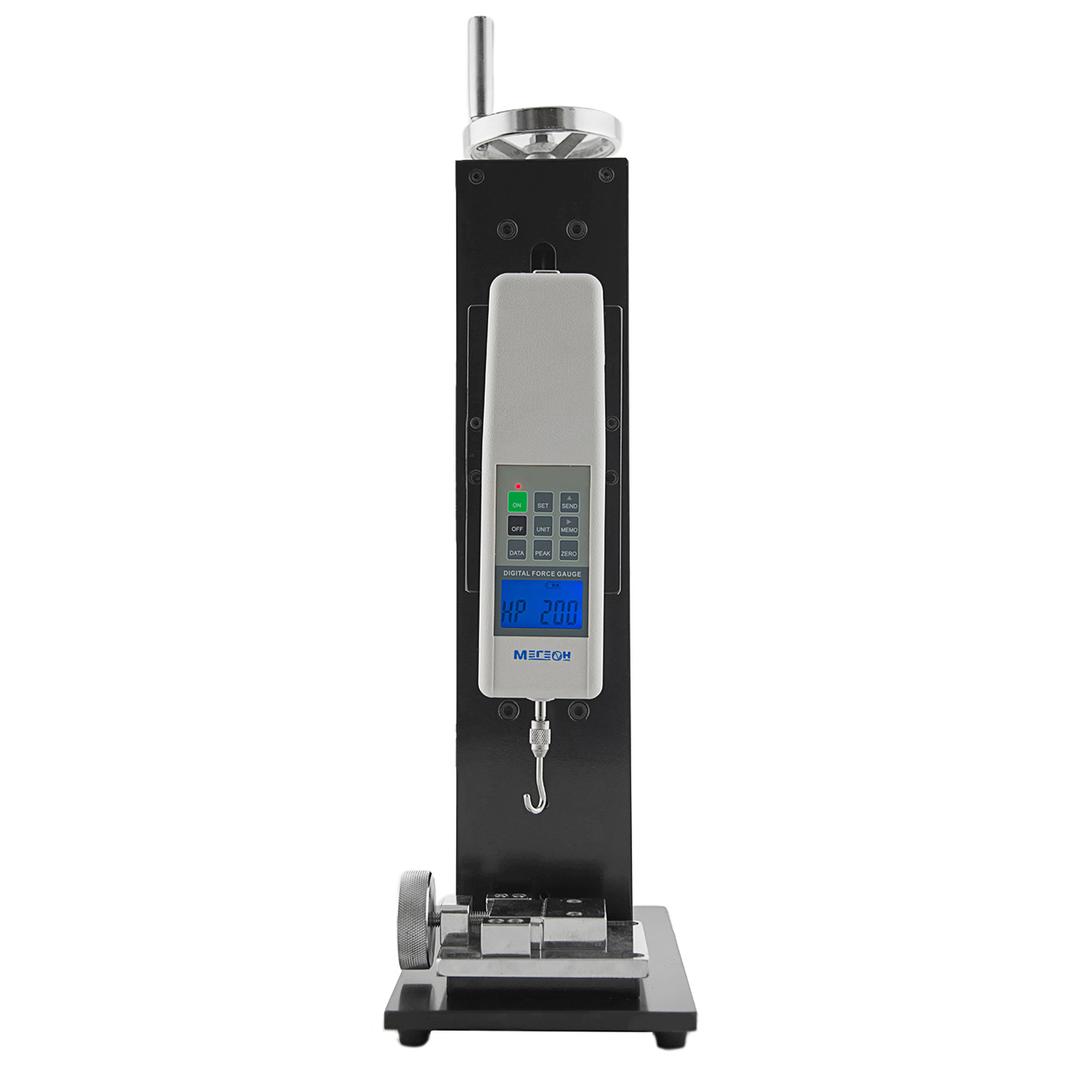

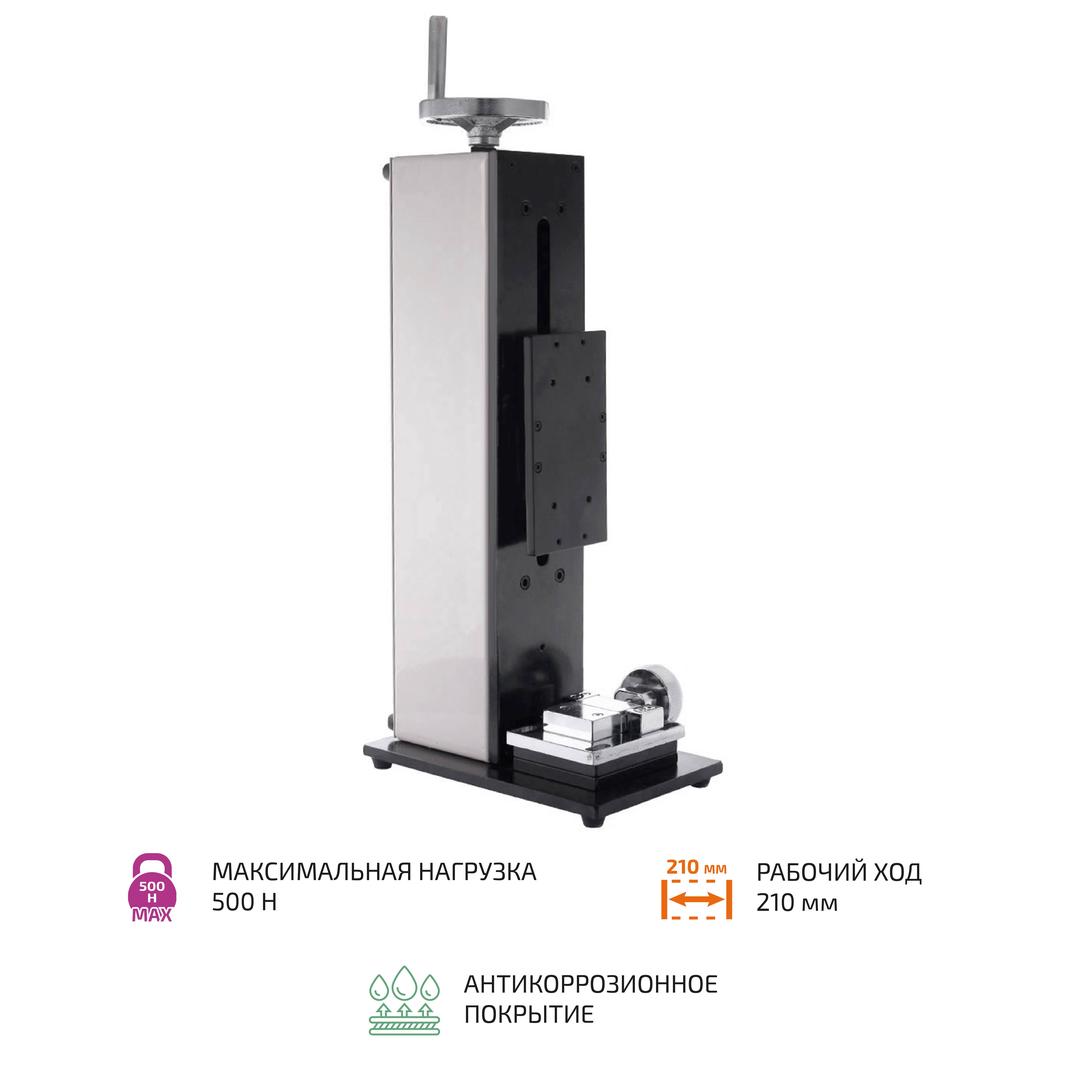

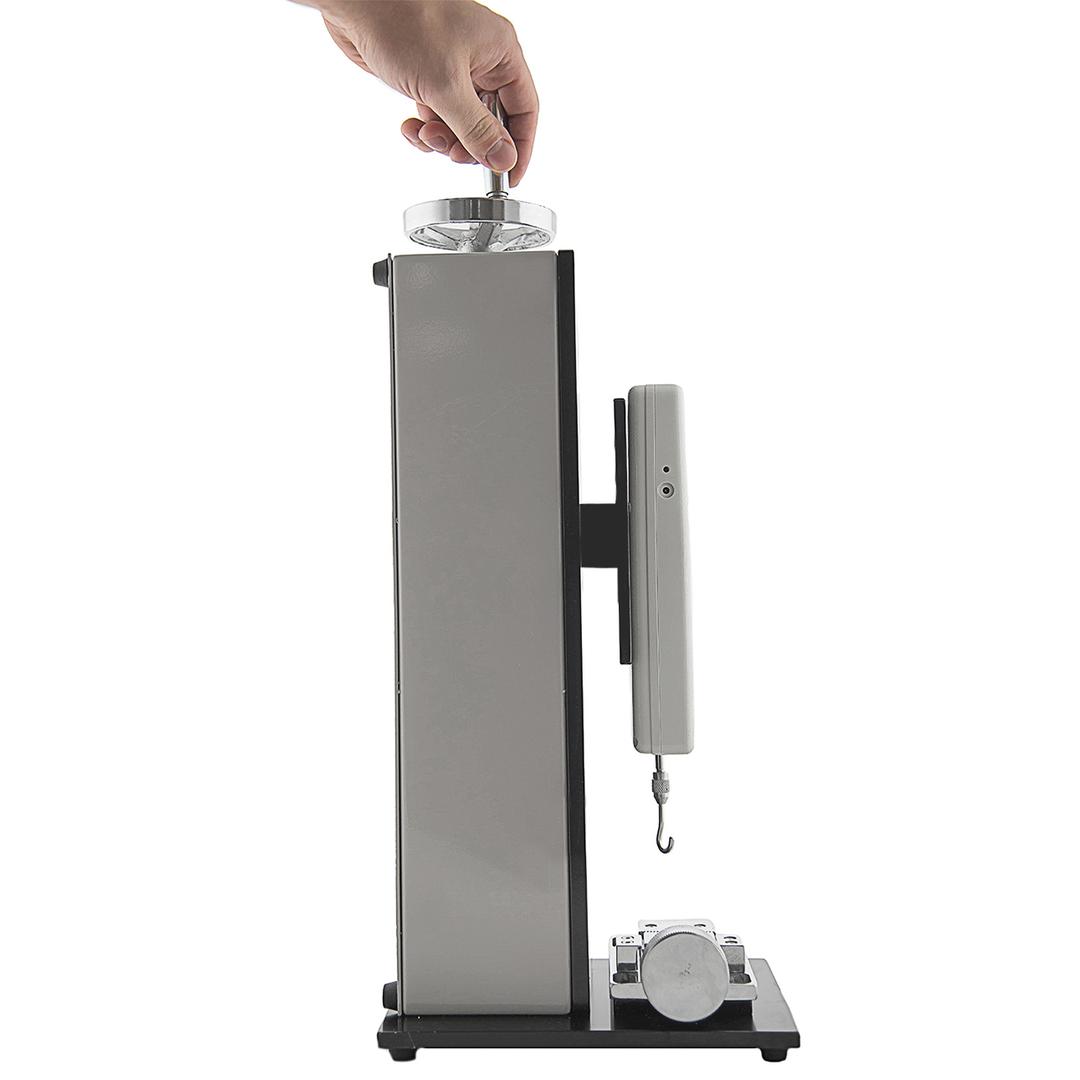

Испытательный стенд МЕГЕОН 03000E МЕГЕОН 03000Е - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний стенд может быть установлен вертикально или горизонтально. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Механизм перемещения суппорта имеет закрытую конструкцию с большим ресурсом. На трущиеся поверхности нанесены смазочные материалы. Винт перемещения изготовлен из качественной легированной стали, а гайка винта изготовлена из сплава латуни. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000E совместим с динамометрами, как цифровой серии МЕГЕОН 03ХХХ, а также с аналоговыми динамометрами МЕГЕОН 04ХХХ. Особенности: Может использоваться как с цифровыми, так и аналоговыми динамометрами Простое и надежное устройство обеспечивает долгий срок службы При изготовлении стенда использована качественная сталь Краткие характеристики: Комплект поставки: 1. Испытательный стенд МЕГЕОН 03000Е - 1 шт. 2. Удерживающее устройство - 1 шт. 3. ДВУ-001 - 1 шт. 4. Ключ шестигранный - 3 шт. 5. Винты М5 - 5 шт. 6. Руководство по эксплуатации- 1 экз. Параметр Значение Максимальная нагрузка 500Н Рабочий ход суппорта 195 мм Диапазон регулировки положения суппорта 150 ... 345 мм Глубина рабочей зоны (от стойки до штока динамометра) 40 ... 45 мм (зависит от модели динамометра) Отверстия в основании для крепления постамента 2 отверстия М5 (51 мм) Отверстия в постаменте 4 отверстия М5 (81х70 мм) Отверстия на суппорте для крепления пластины динамометра 4 отверстия М4 (75х30 мм) Высота от опорной площадки до штока динамометра* 03ххх 16 ... 210 мм (при креплении винтами М3) 50 ... 247 мм (при креплении винтами М4) 04ххх 45 ... 240 мм 53ххх 73 ... 270 мм Условия эксплуатации Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата Условия хранения Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата Габаритные размеры 152 х 236 х 570 мм Вес 15,6 кг * 03ххх, 04ххх, 53ххх – серия используемого динамометра. Высота указана от основания без учёта удерживающих приспособлений.
