Испытательный стенд МЕГЕОН 03000C

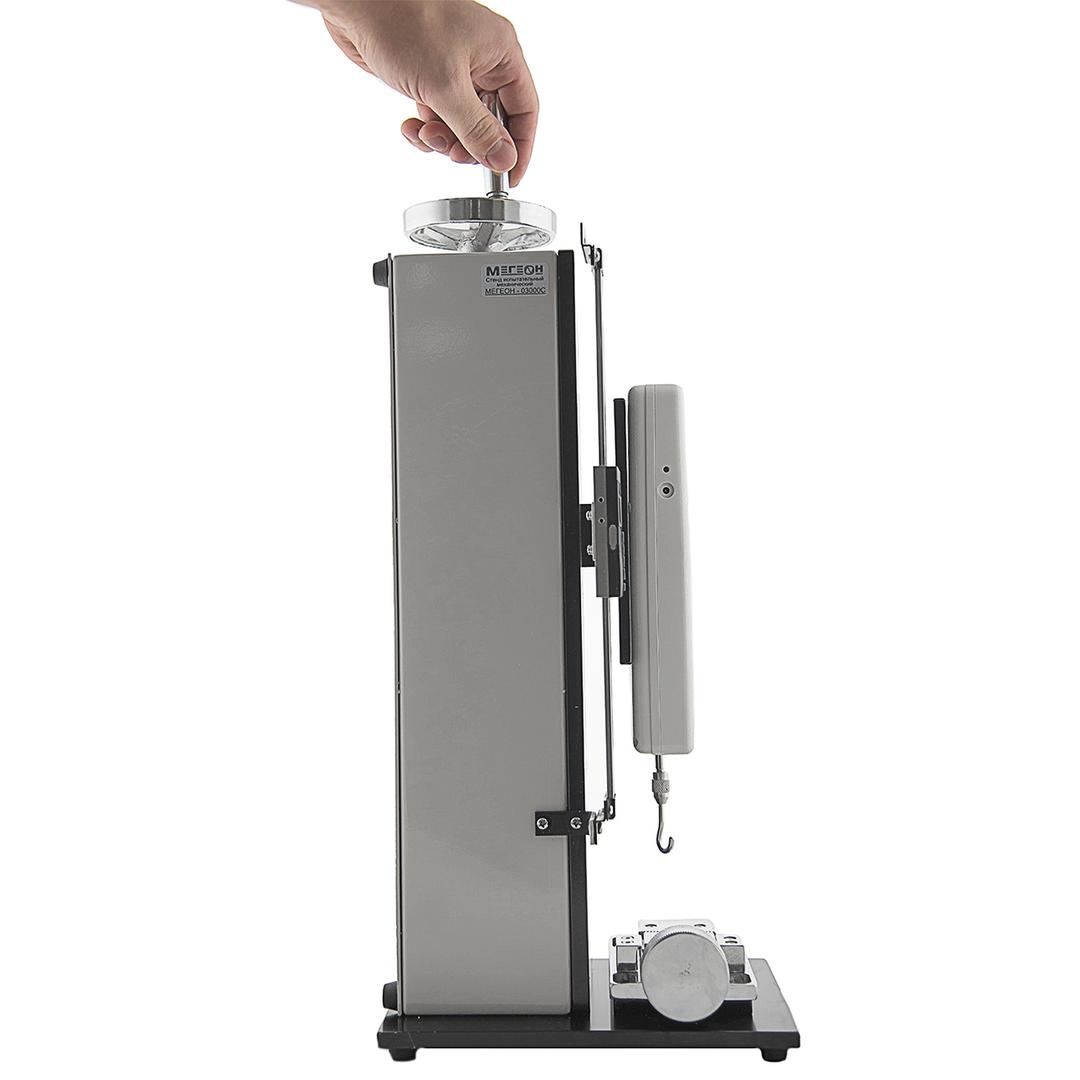

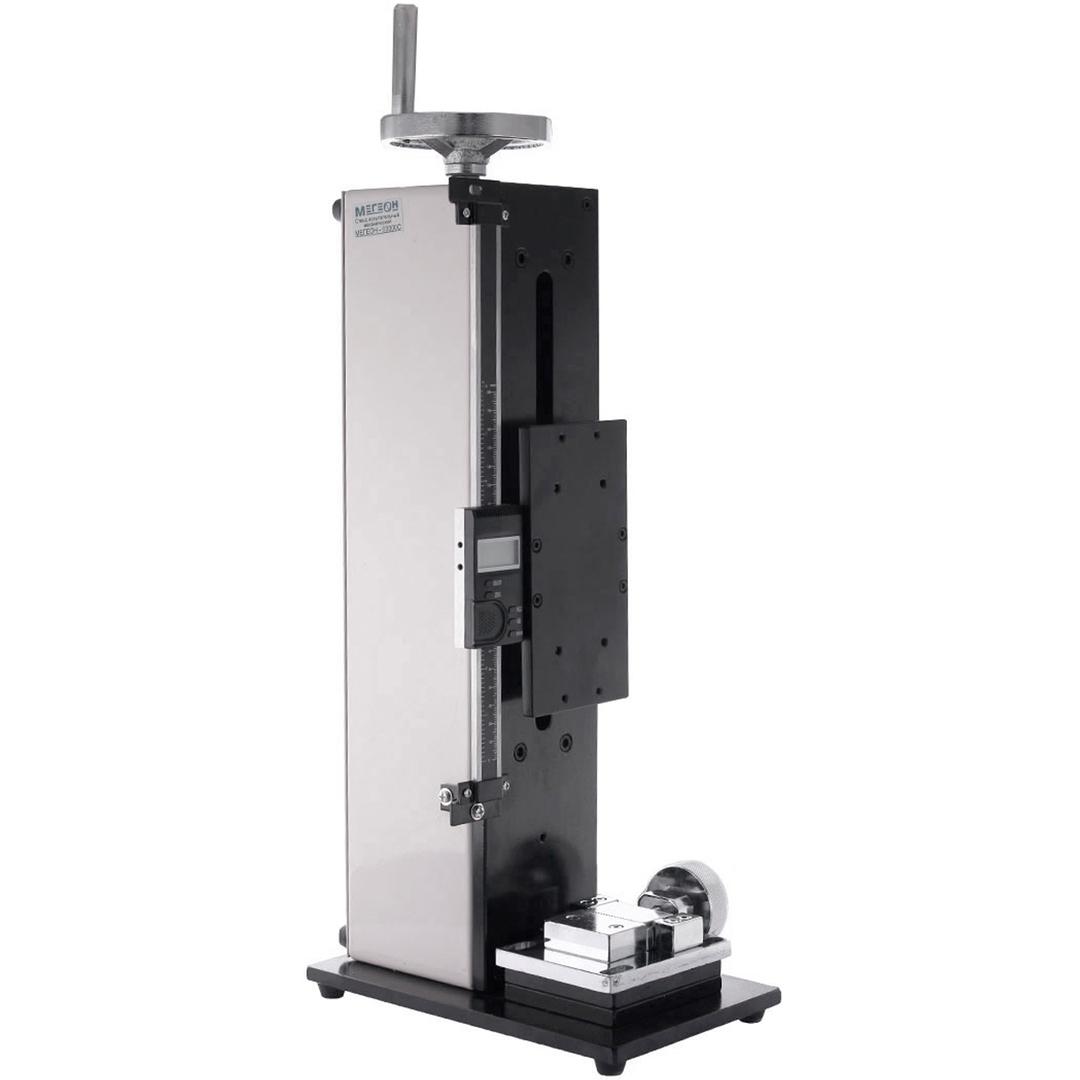

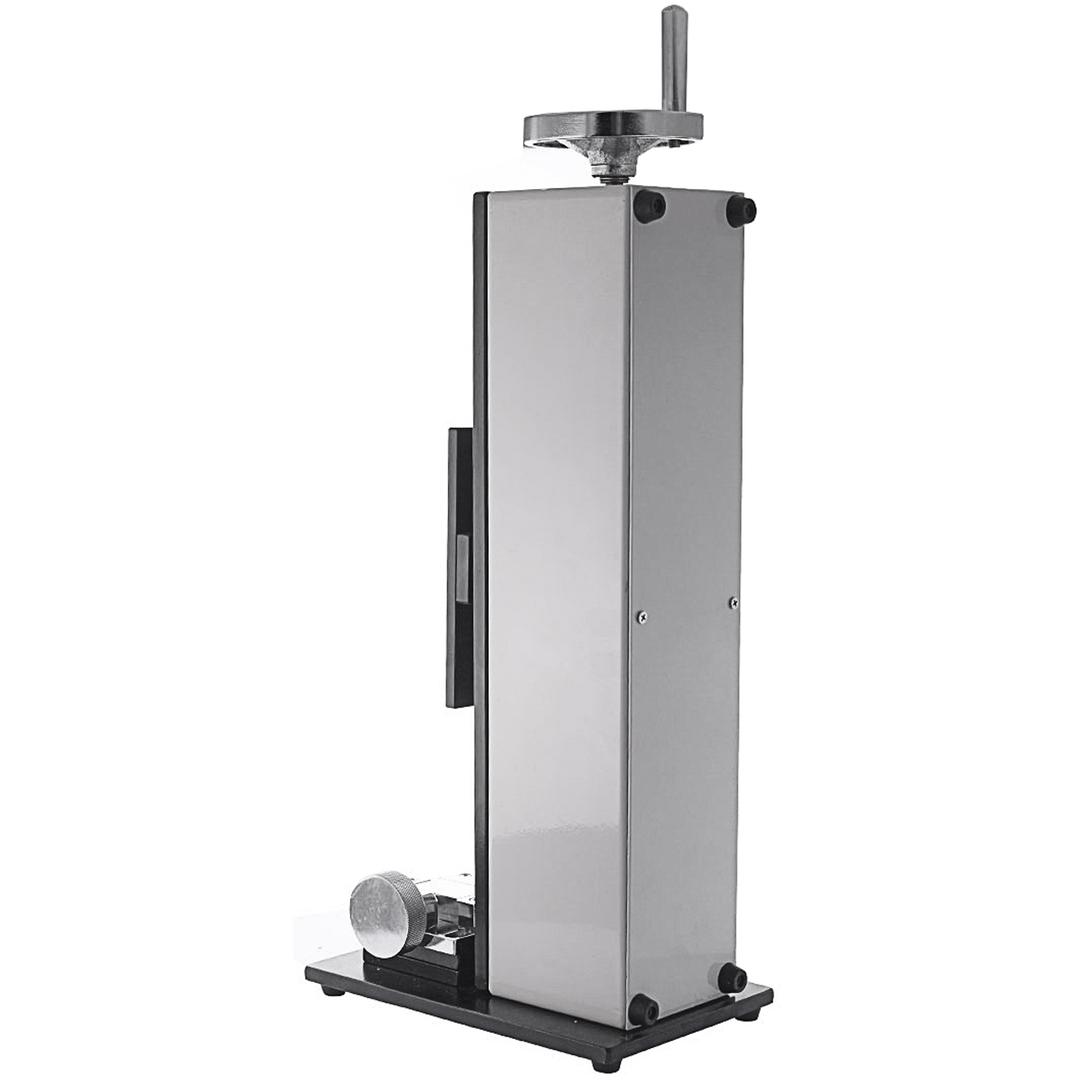

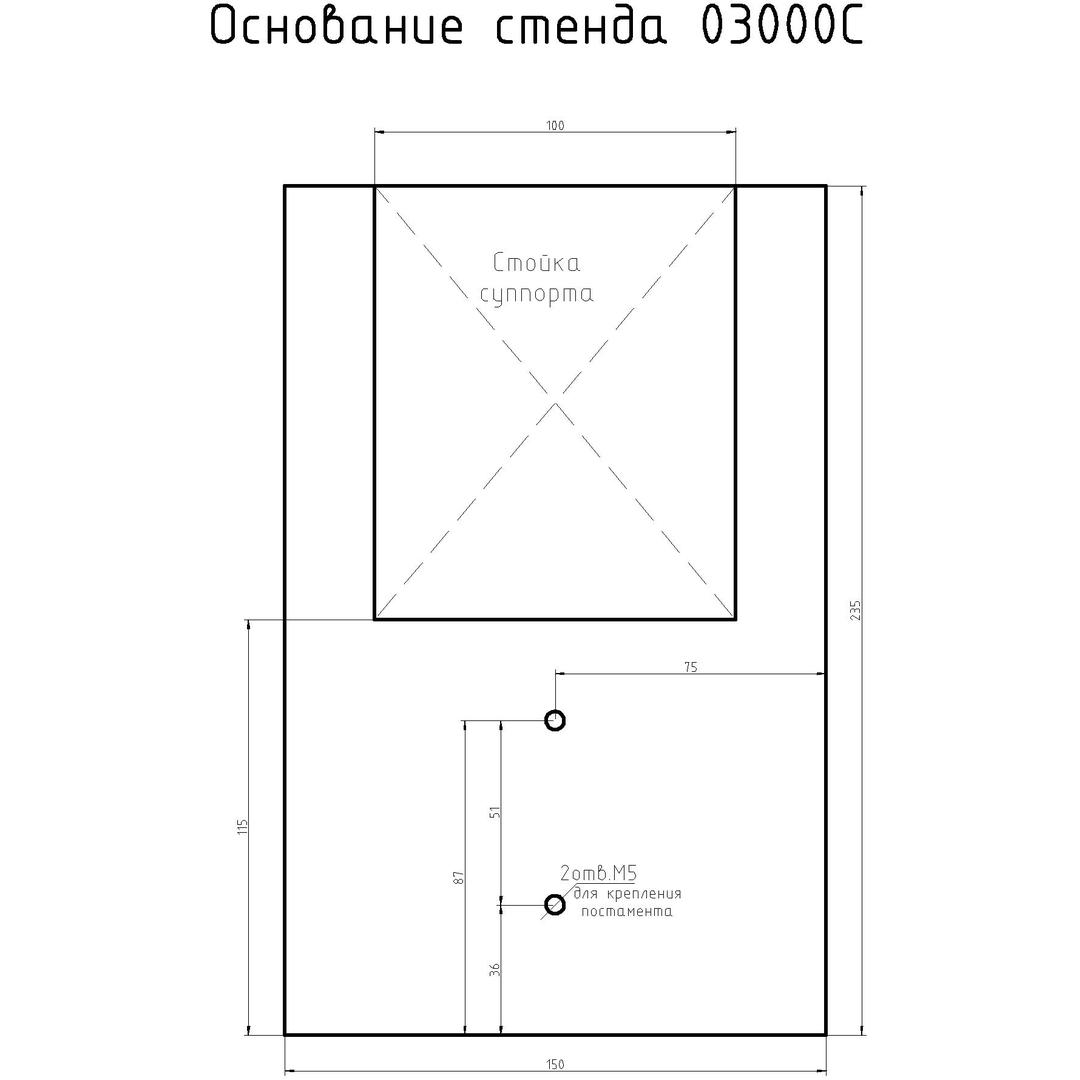

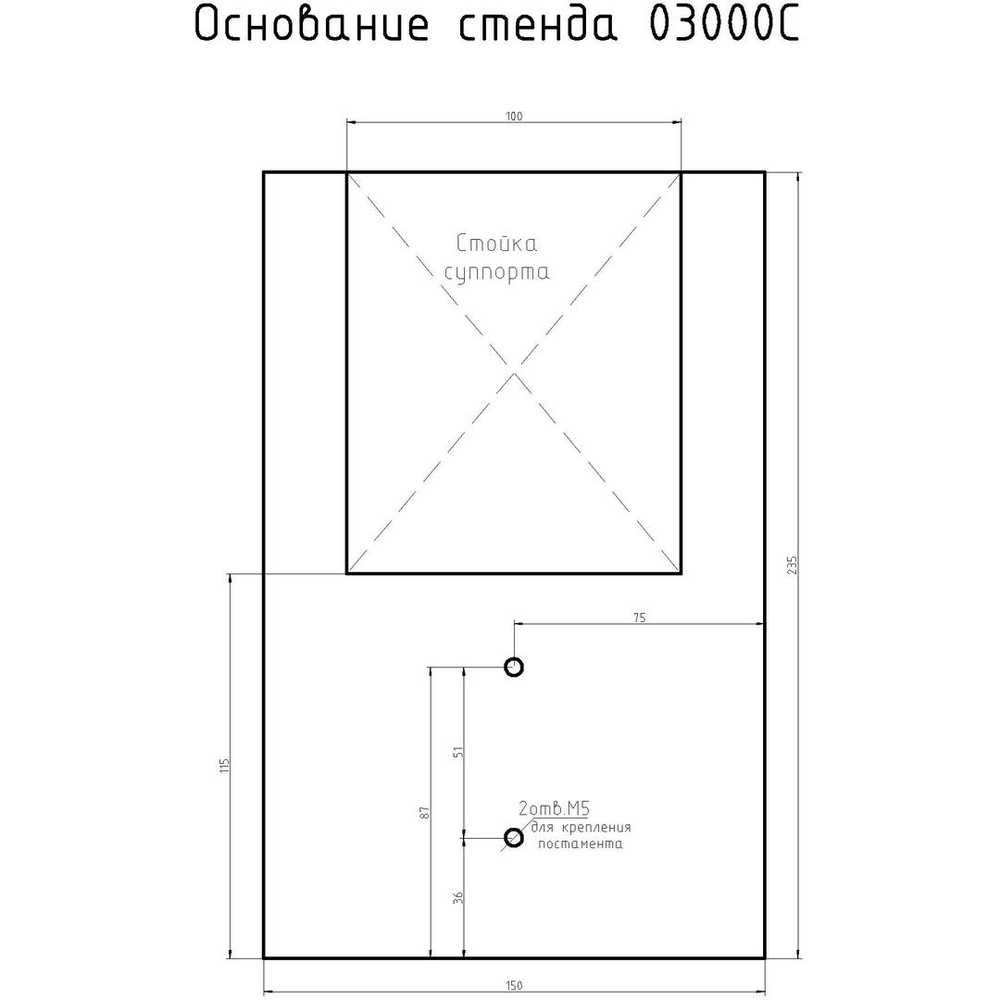

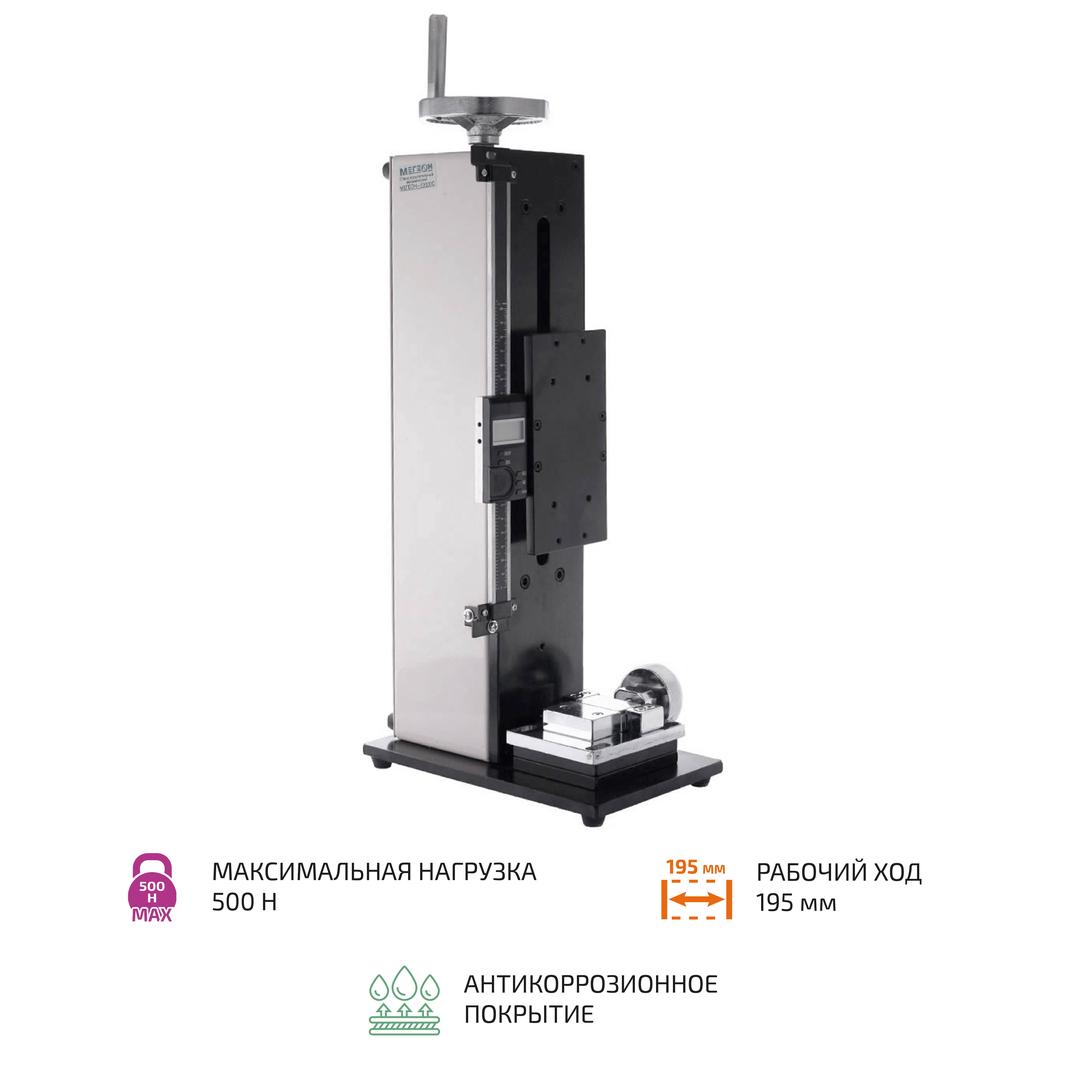

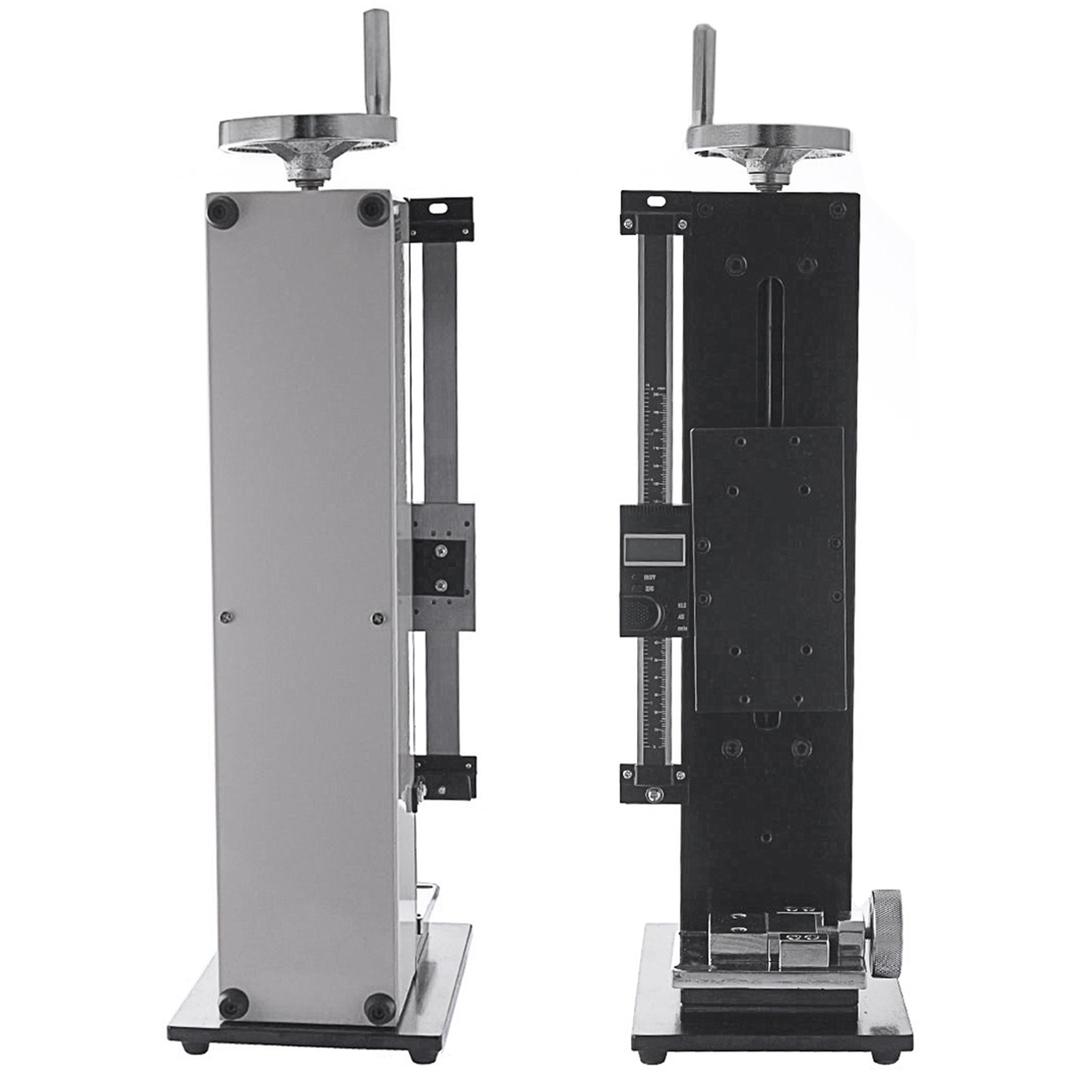

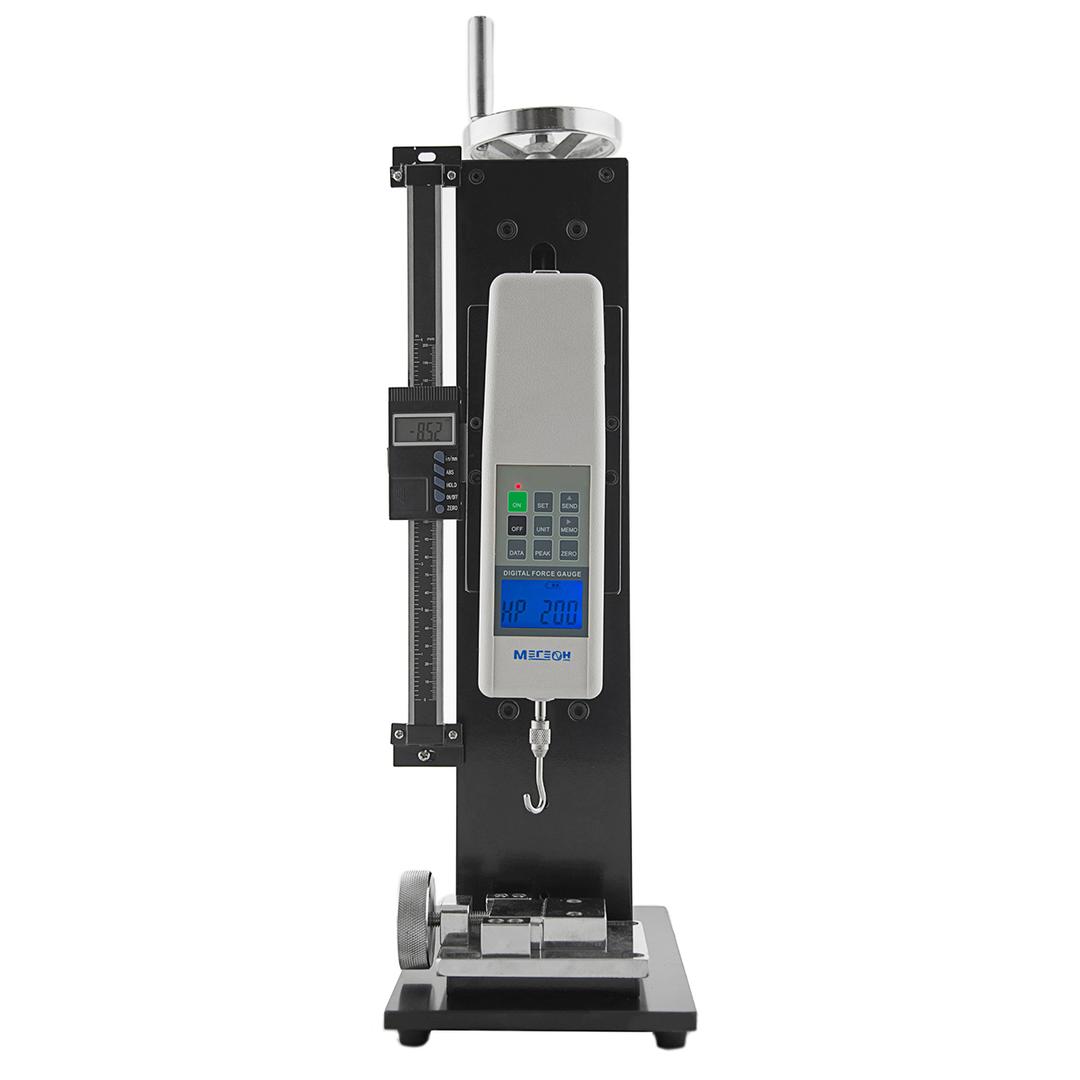

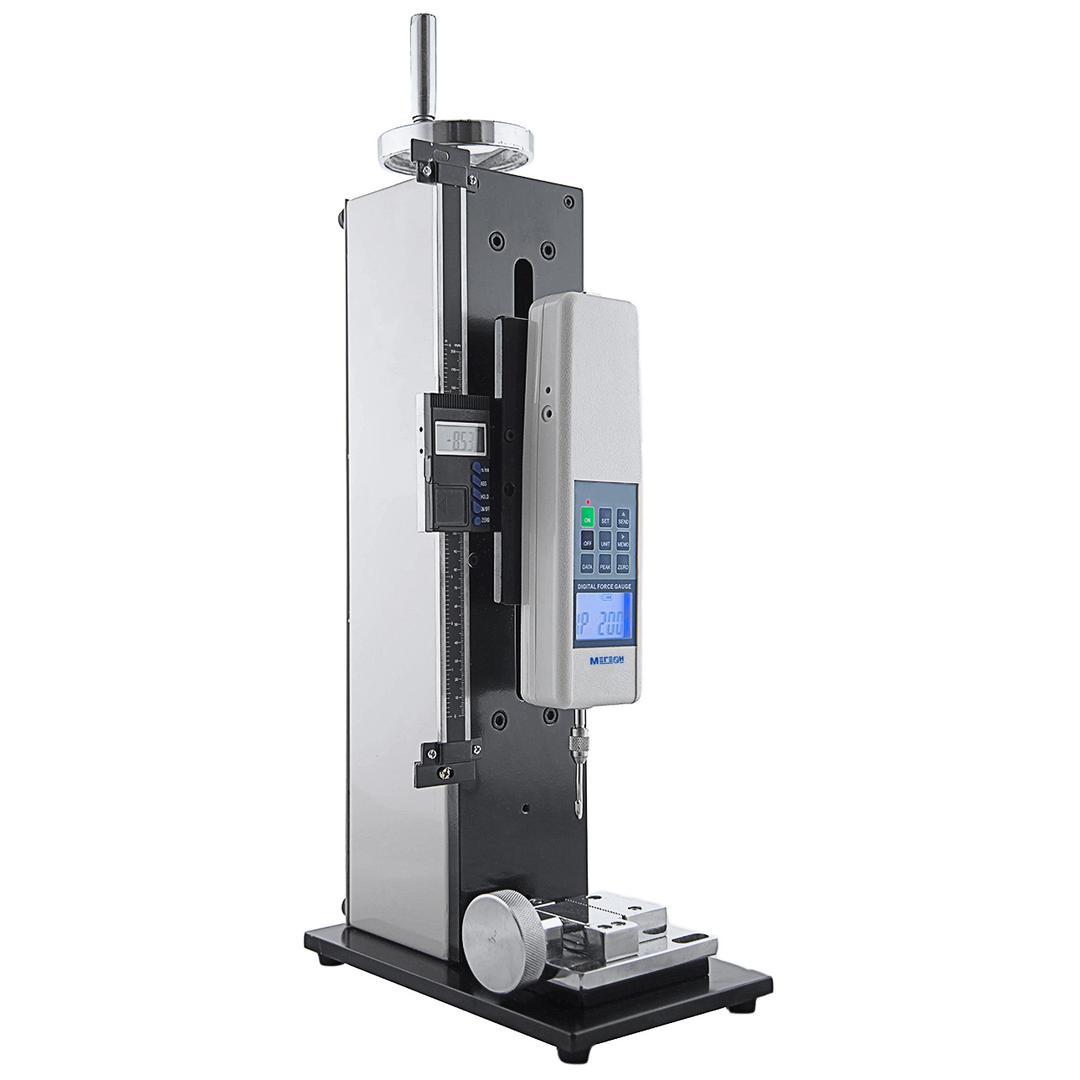

Испытательный стенд МЕГЕОН 03000C МЕГЕОН 03000С - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний в конструкции заложена цифровая линейка для измерения растояния перемещения суппорта. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Для улучшения плавности хода суппорта в конструкцию механизма перемещения была установлена шарико-винтовая пара(ШВП), а на направляющие поверхности нанесены смазочные материалы. Испытание обрацов может проводиться как горизонтально, так и вертикально. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000В совместим с динамометрами, как цифровой серий МЕГЕОН 03ХХХ, 53ХХХ, а также с аналоговыми динамометрами МЕГЕОН 04ХХХ. Особенности: Может использоваться как с цифровыми, так и аналоговыми динамометрами Простое и надежное устройство обеспечивает долгий срок службы При изготовлении стенда использована качественная сталь Шарико-винтовая пара в конструкции механизма перемещения Краткие характеристики: Комплект поставки: 1. Испытательный стенд МЕГЕОН 03000С - 1 шт. 2. Рукоятка маховичка винта ШВП - 1 шт. 3. Монтажная площадка - 2 шт. 4. Удерживающее устройство - 1 шт. 5. ДВУ-001 - 1 шт. 6. Ключ шестигранный - 3 шт. 7. Винты М5 - 7шт. 8. Руководство по эксплуатации- 1 экз. Параметр Значение Максимальная нагрузка 500Н Рабочий ход суппорта 195 мм Диапазон регулировки положения суппорта 150 ... 345 мм Глубина рабочей зоны (от стойки до штока динамометра) 40 ... 45 мм (зависит от модели динамометра) Отверстия в основании для крепления постамента 2 отверстия М5 (51 мм) Отверстия в постаменте 4 отверстия М5 (81х70 мм) Отверстия на суппорте для крепления пластины динамометра 4 отверстия М4 (75х30 мм) Высота от опорной площадки до штока динамометра* 03ххх 16 ... 210 мм (при креплении винтами М3) 50 ... 245 мм (при креплении винтами М4) 04ххх 50 ... 235 мм 53ххх 70 ... 267 мм Условия эксплуатации Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата Условия хранения Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата Габаритные размеры 152 х 236 х 572 мм Вес 16,1 кг * 03ххх, 04ххх, 53ххх – серия используемого динамометра. Высота указана от основания без линейки и удерживающих приспособлений.
