Испытательный стенд МЕГЕОН 03000B

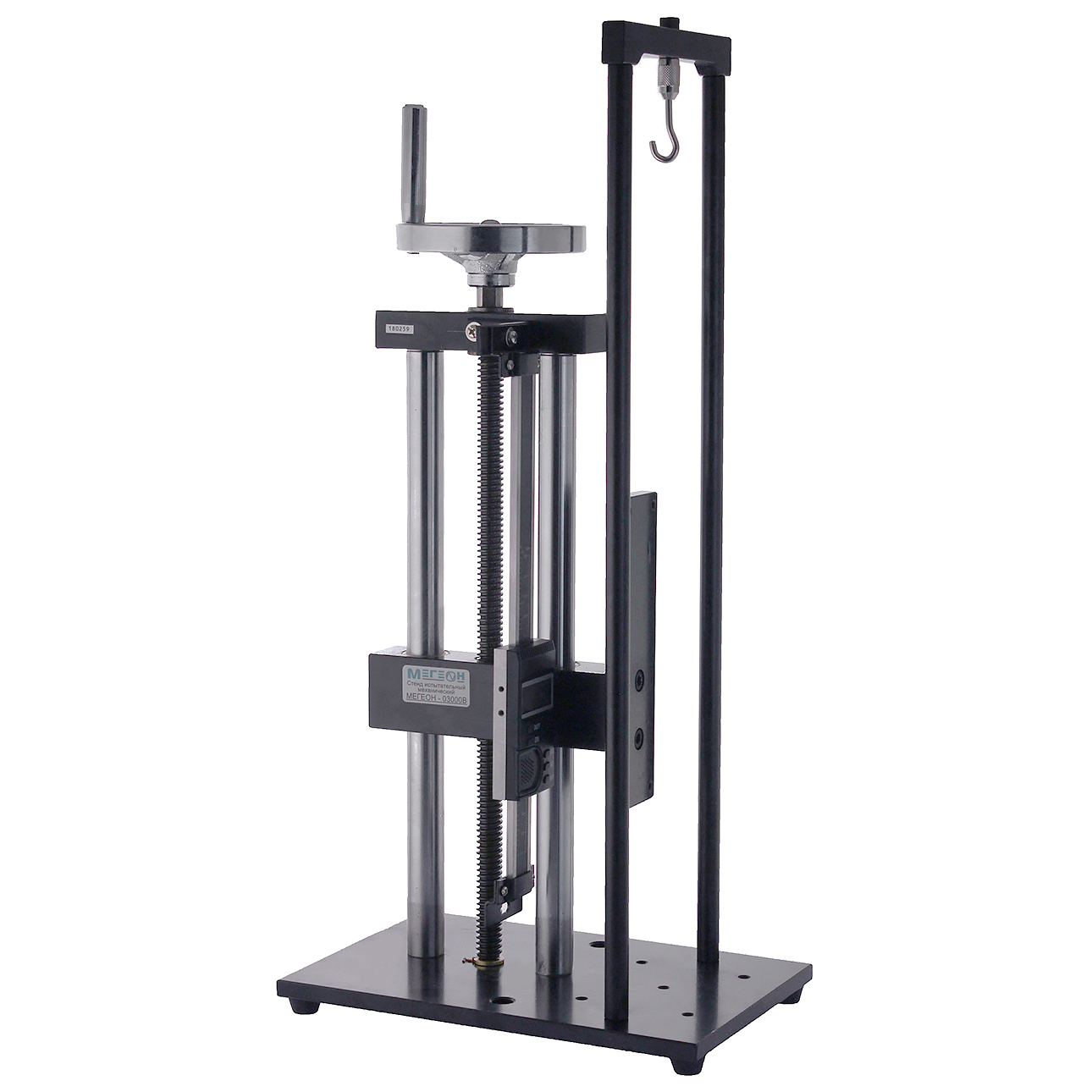

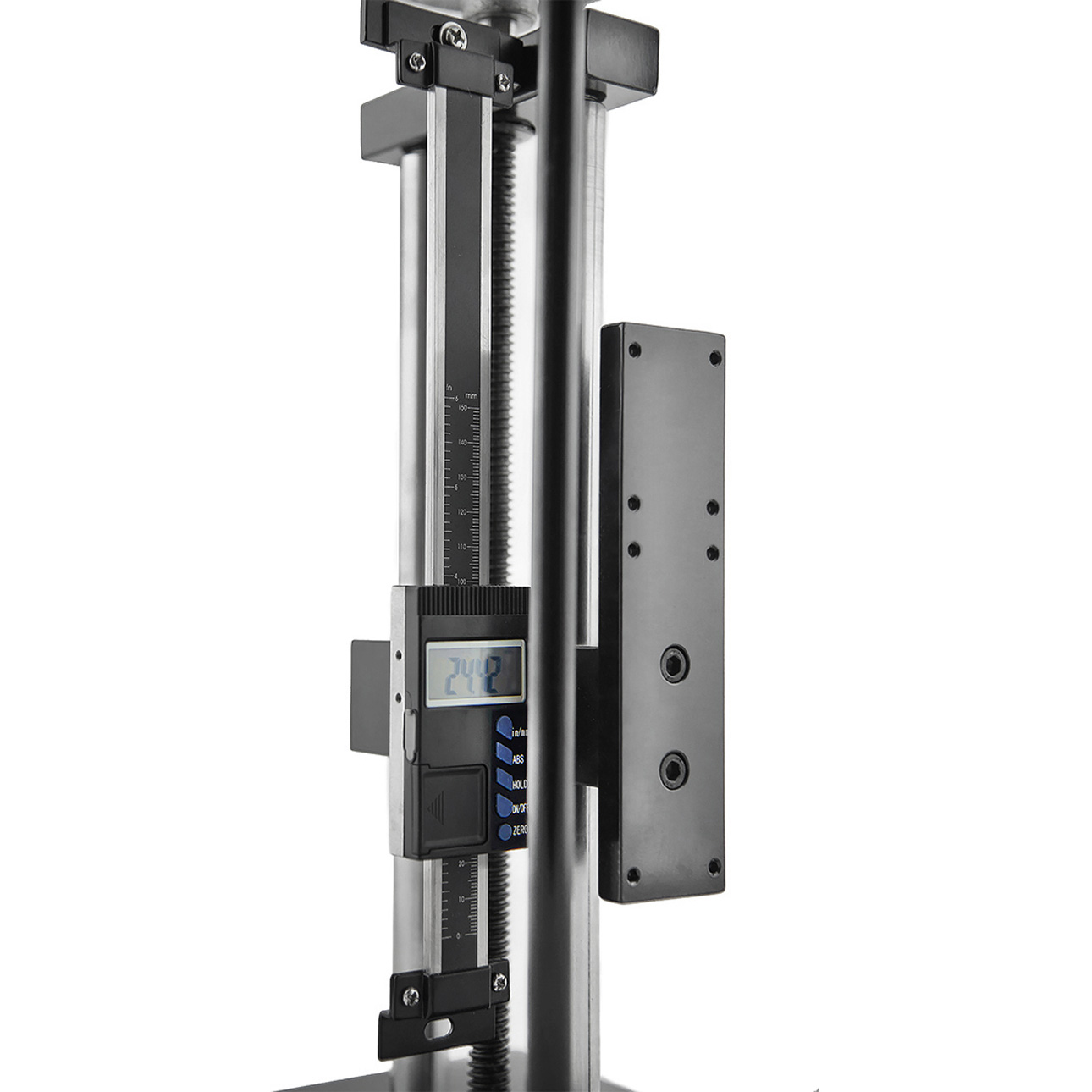

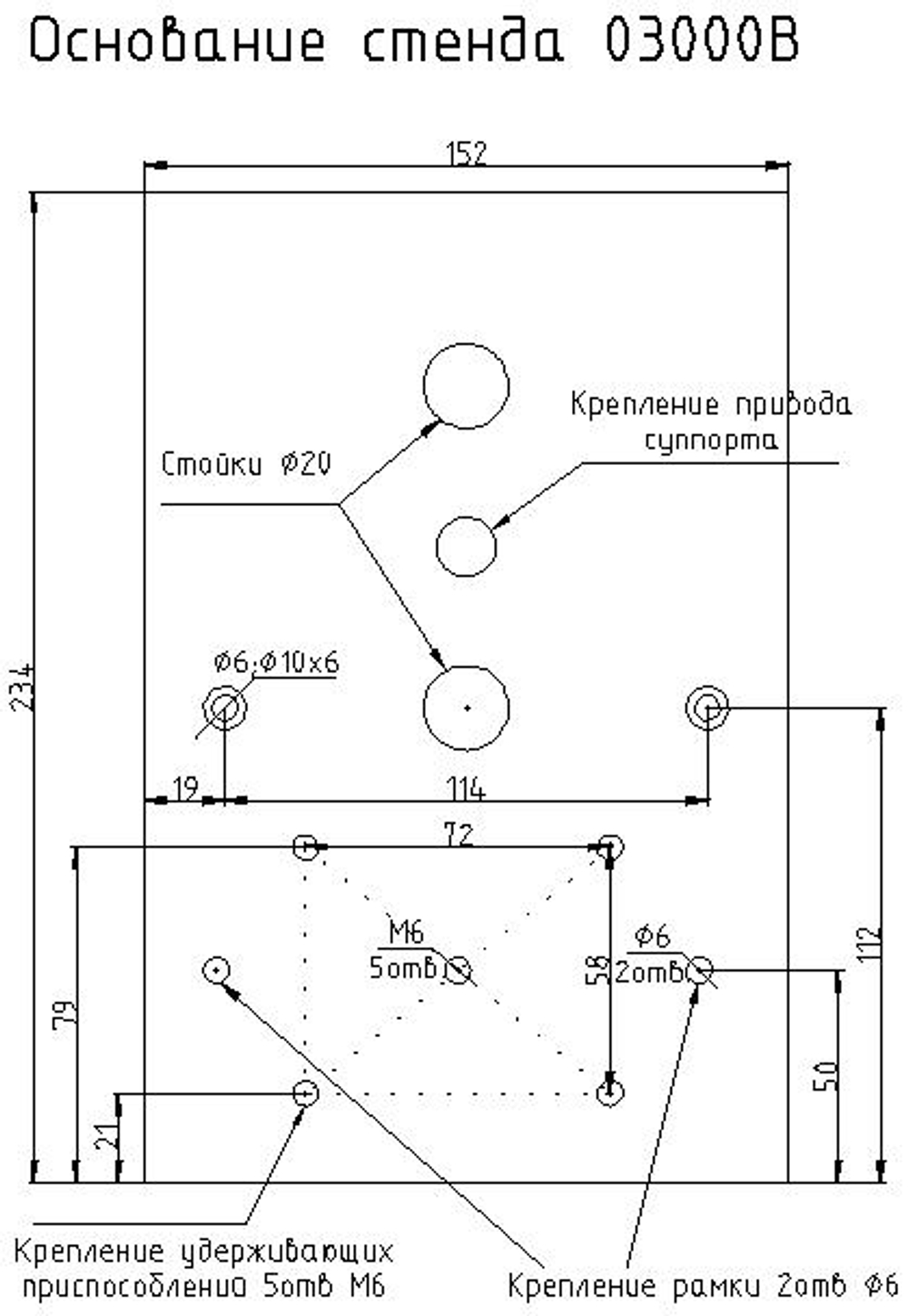

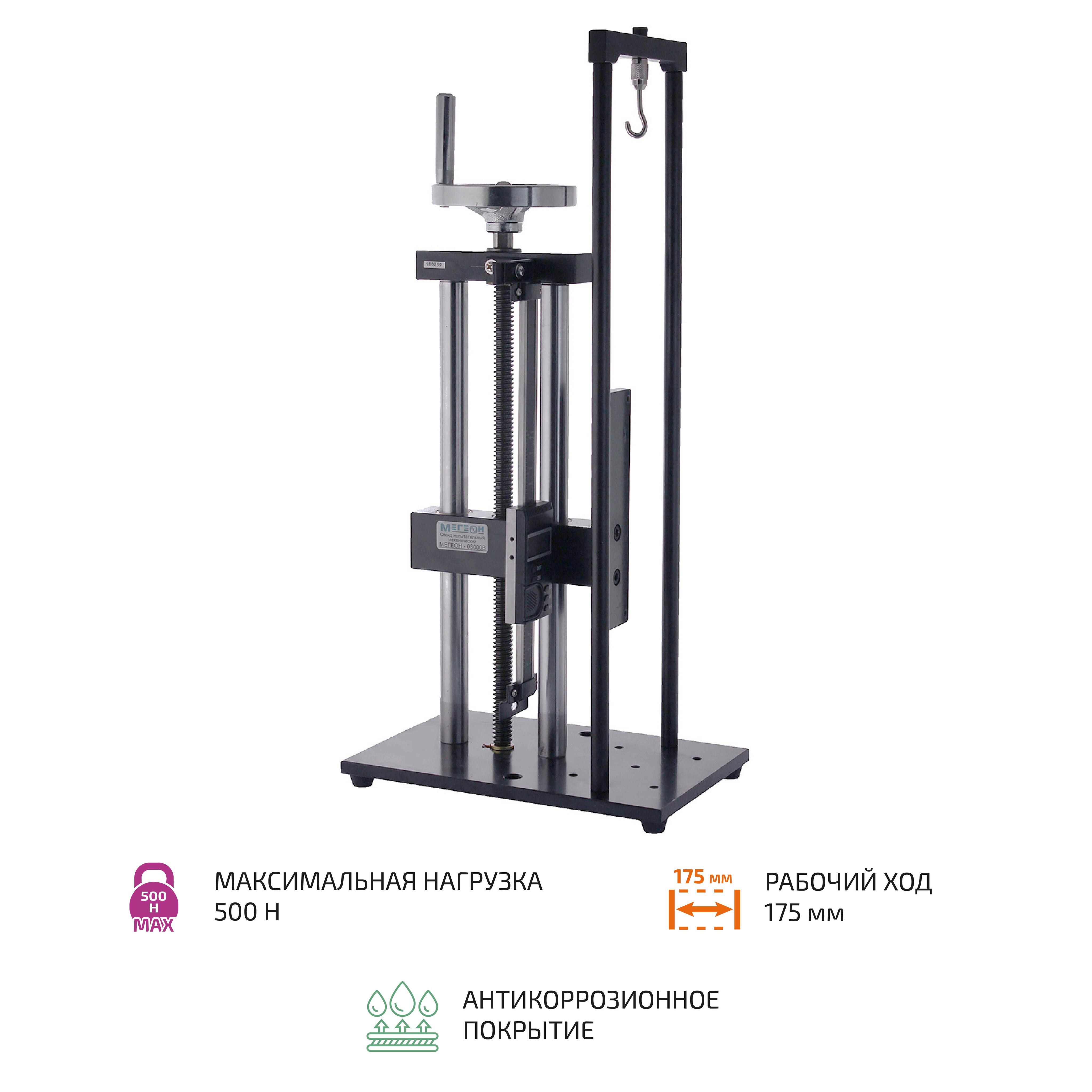

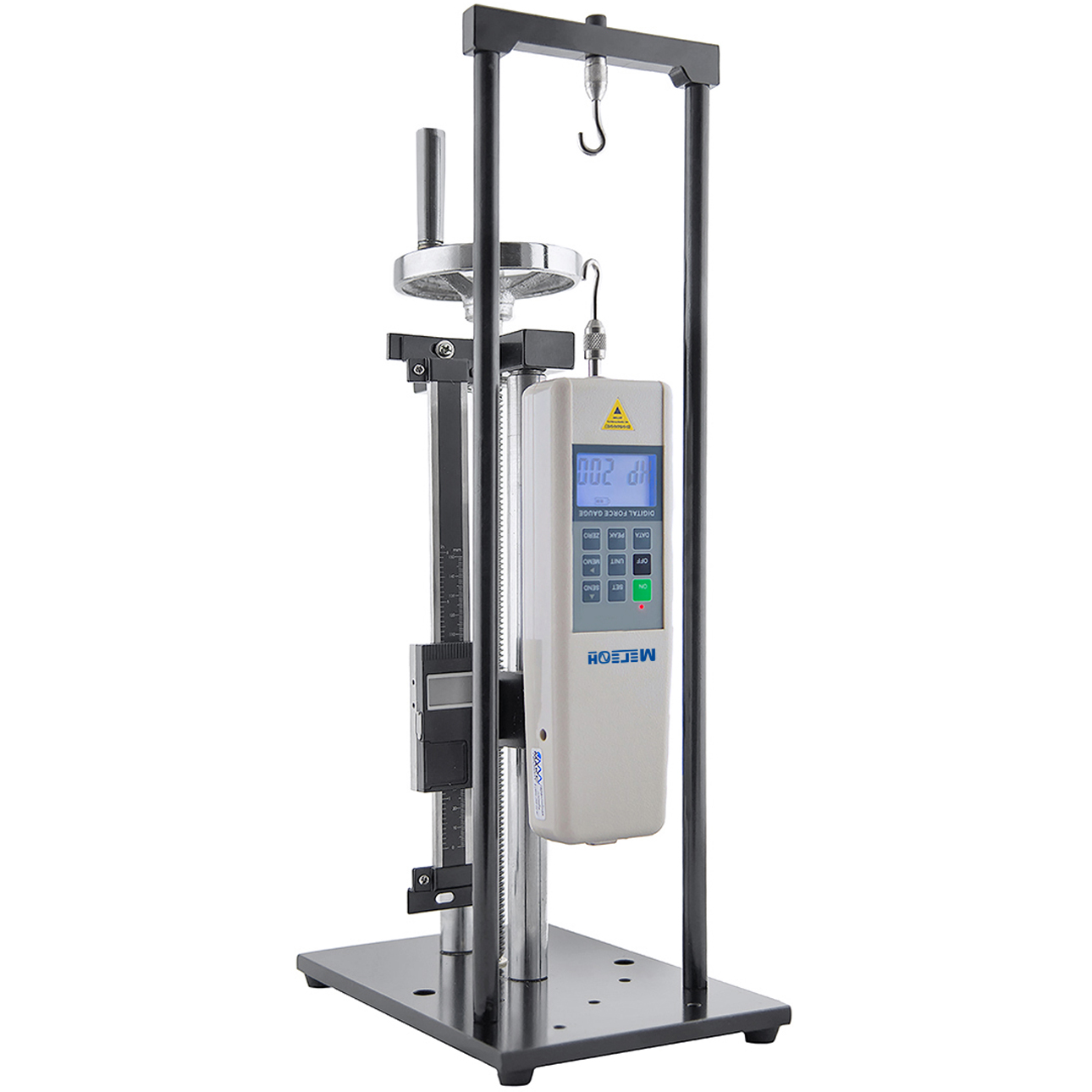

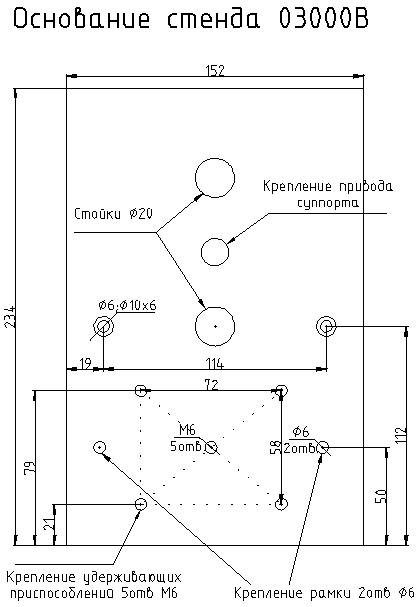

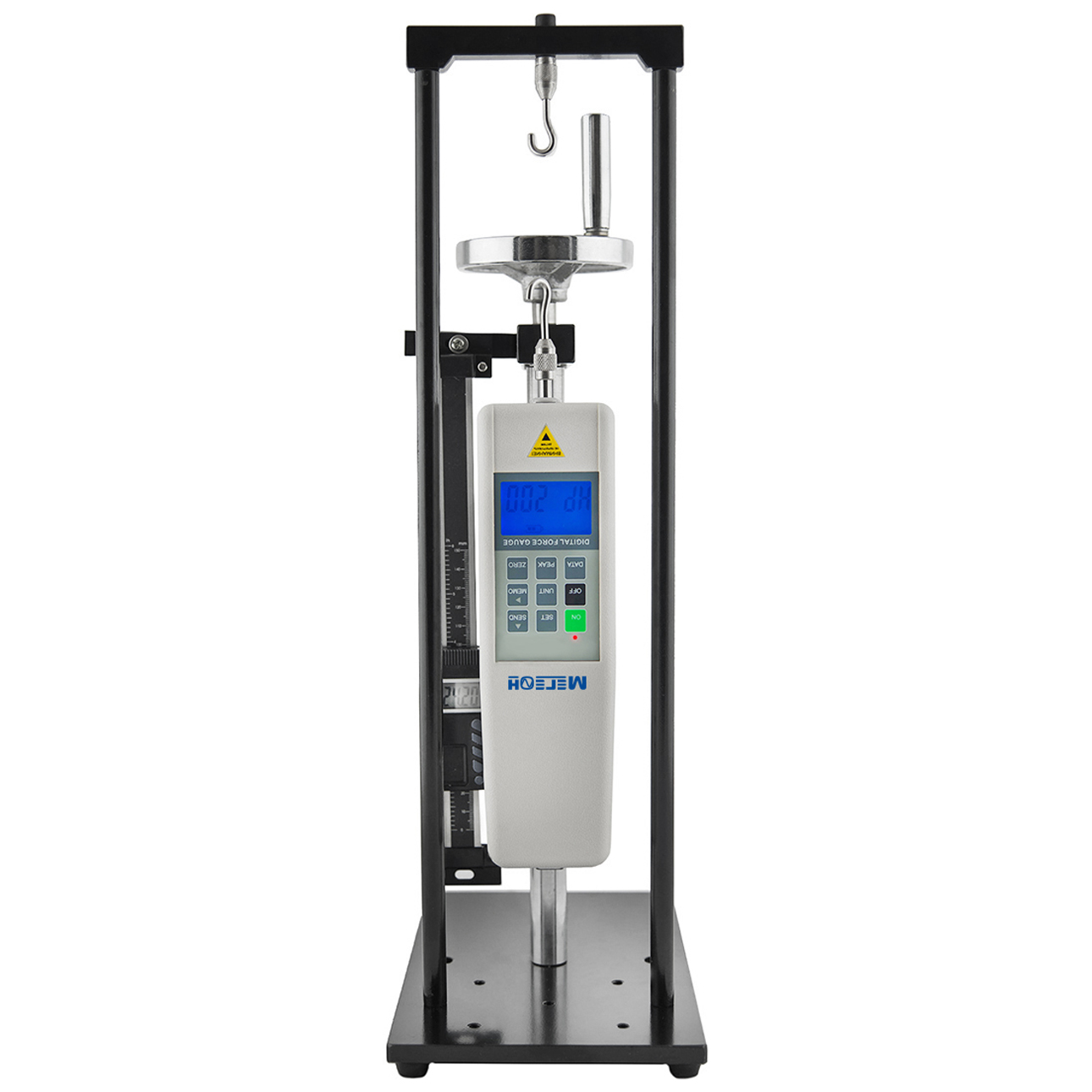

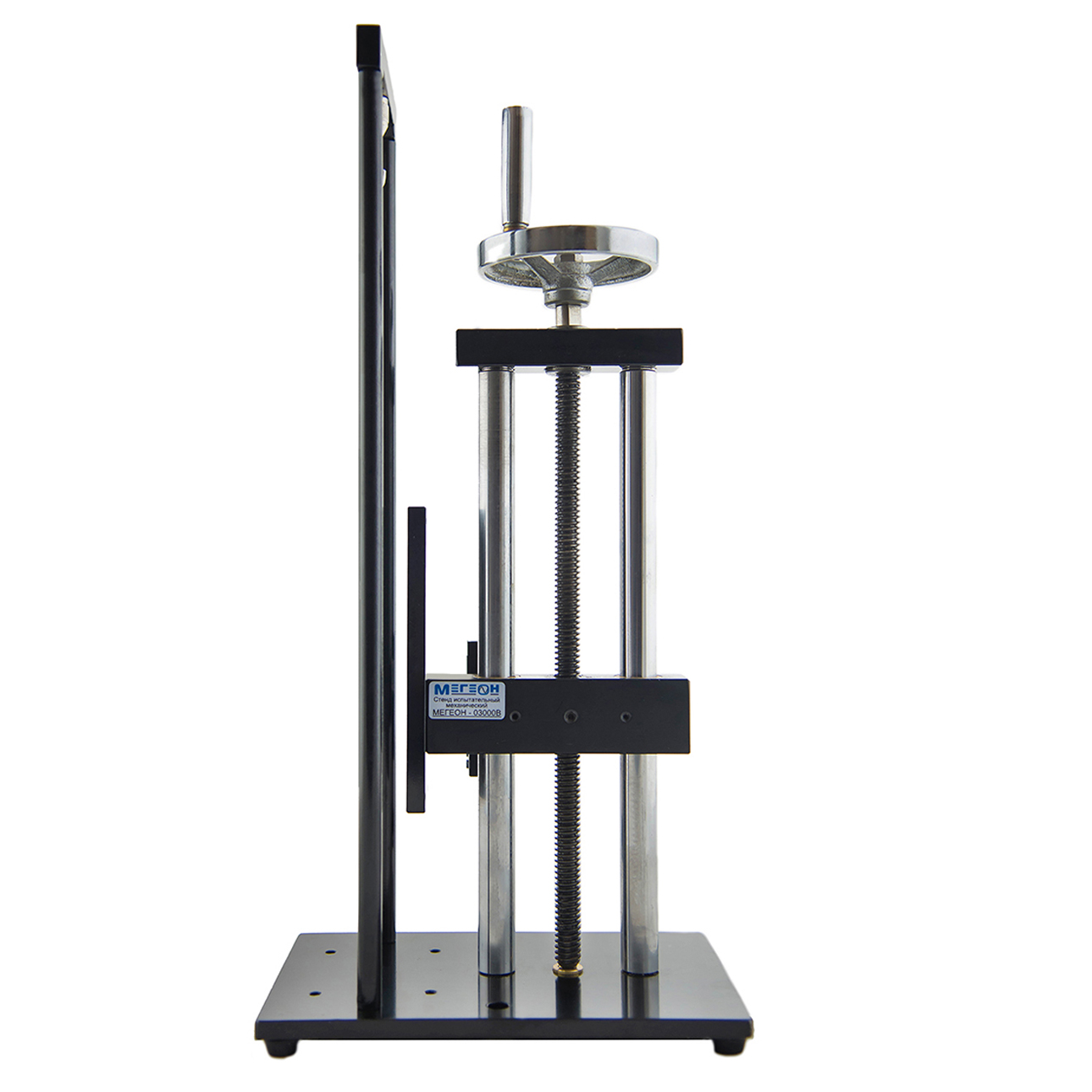

Испытательный стенд МЕГЕОН 03000B МЕГЕОН 03000В - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний в конструкции заложена цифровая линейка для измерения растояния перемещения суппорта. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Механизм перемещения суппорта имеет открытую конструкция для простоты обслуживания. На трущиеся поверхности нанесены смазочные материалы. Винт перемещения изготовлен из качественной легированной стали, а гайка винта изготовлена из сплава латуни. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000В совместим с динамометрами, как цифровой серии МЕГЕОН 03ХХХ и 53ХХХ. Особенности: Может использоваться как с цифровыми, так и аналоговыми динамометрами Простое и надежное устройство обеспечивает долгий срок службы При изготовлении стенда использована качественная сталь Краткие характеристики: Комплект поставки: 1. Испытательный стенд МЕГЕОН 03000В - 1 шт. 2. Насадка-крючок - 1 шт. 3. Шпилька М6х43 - 1 шт. 4. Ключ шестигранный - 1 шт. 5. Винты М3х10 - 5 шт. 6. Руководство по эксплуатации- 1 экз. Параметр Значение Максимальная нагрузка 500Н С линейкой Без линейки Рабочий ход суппорта 170 мм с линейкой 255 мм без линейки Диапазон регулировки положения суппорта от основания 105 ... 275 мм с линейкой 45 ... 300 мм без линейки Диапазон регулировки положения суппорта от верхней рамки 190 ... 360 мм с линейкой 165 ... 420 мм без линейки Расстояние от опорной площадки до верхней рамки 465 мм Глубина рабочей зоны (от стойки до штока динамометра) 40 ... 50 мм (зависит от модели динамометра) Расстояние от опорной площадки до штока динамометра* (при работе в нижней зоне), 2 положения пластины С линейкой Без линейки 03ххх 0 ... 170 мм / 0 ... 145 мм 0 ... 190 мм / 0 ... 170 мм 53ххх 20 ... 190 мм / 0 ... 170 мм 0 ... 215 мм / 0 ... 195 мм Расстояние от верхней рамки до штока динамометра* (при работе в верхней зоне в режиме растяжения), 2 положения пластины С линейкой Без линейки 03ххх 60 ... 215 мм / 80 ... 215 мм 35 ... 215 мм / 60 ... 215 мм 53ххх 85 ... 255 мм / 105 ... 275 мм 60 ... 295 мм / 85 ... 295 мм Условия эксплуатации Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата Условия хранения Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата Габаритные размеры 152 х 234 х 505 мм Вес 8,3 кг * 03ххх, 53ххх – серия используемого динамометра. Высота указана без учёта удерживающих приспособлений.
