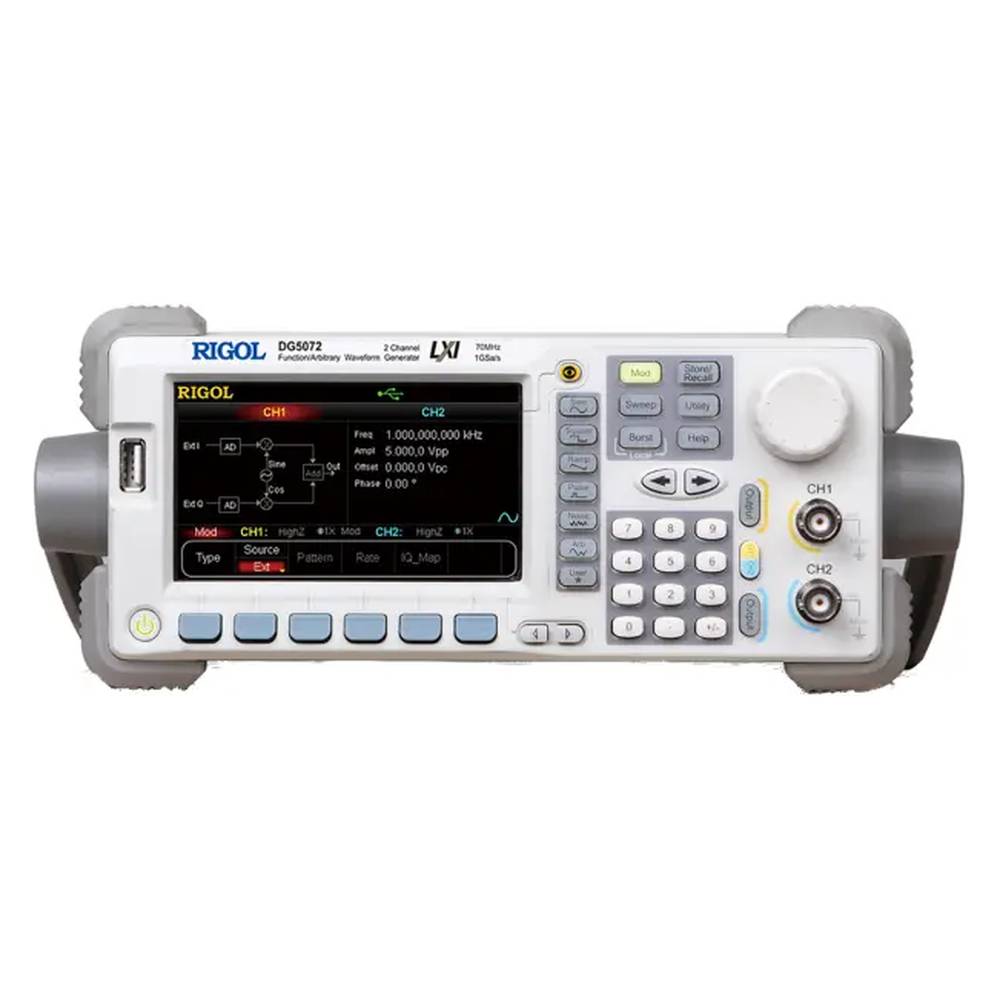

Генератор сигналов произвольной формы RIGOL DG5072 DG5072

Генератор стандартных функций и сигналов произвольной формы Rigol DG5072 отличается от других многофункциональных устройств линейки DG не только улучшенными характеристиками, но и расширенными возможностями при работе с кодоимпульсными сигналами за счет наличия встроенного IQ-модулятора, а также опциональной поддержкой режима скачкообразной перестройки частоты и моделирования смешанных последовательностей. Генератор сигналов оборудован двумя выходными каналами с частотным диапазоном до 70 МГц, которые обладают одинаковыми характеристиками и могут использоваться независимо, заменяя собой два отдельных устройства. Преимущества За счет увеличенного, по сравнению с младшими сериями, показателя частоты дискретизации до 1 Гвыб/с, который в режиме "Play" может произвольно регулироваться, и расширенной глубины памяти, генератор Rigol DG5072 обеспечивает высокую точность воспроизведения формы стандартных функций и произвольных сигналов, с низким уровнем шумов и искажений. Благодаря этому прибор является отличным выбором при выполнении работ по испытаниям оборудования с выявлением маломощных побочных излучений. Поддержка широкого перечня аналоговых и цифровых модуляций, включая квадратурные до 64 порядка и фазовые манипуляции до 16 разряда, дает возможность эффективно тестировать современные системы беспроводной передачи данных. Также оборудование может работать в режиме свипирования, выдавать импульсы, пакеты и последовательности. Варианты модернизации Rigol DG5072 Режим формирования смешанных сигналов, который становится доступен при установке опционального логического блока, дает возможность работать со сложными системами с цифровым управлением. Режим скачкообразного изменения частоты, реализуемый соответствующим опциональным модулем, позволяет выполнять тестирование FH-оборудования. Опция усилителя амплитуды, управляемого по USB каналу, обеспечивает выдачу сигнала повышенной мощности на выходе, без задействования внешних усилительных средств. Коммуникационные возможности В серии DG5000 стандартно реализована возможность прямого считывания данных с осциллографов с TMC-режимом, а расширенный набор интерфейсов обеспечивает простую интеграцию прибора в состав лабораторных систем с дистанционным управлением. Поддерживается вывод на печать на PictBridge-совместимый принтер без соединения с ПК. Два коннектора USB-хост позволяют подключать одновременно, например, пару съемных носителей либо внешний накопитель и осциллограф для прямого считывания и переноса данных.
